RTA Renault Scenic 2: K9K, et 722 ou 728
Outillage spécialisé indispensable |
Mot. 1567 Pince à distance pour colliers de tube de recyclage des gaz d'échappement - EGR. |
Couples de serrage
|
goujons du collecteur d'échappement 9 N.m |
écrous de fixation du collecteur d'échappement 26 N.m |
vis de fixation du boîtier de recirculation des gaz d'échappement 21 N.m |
vis de fixation du tube métallique d'admission d'air 21 N.m |
anneau de levage 21 N.m |
vis de fixation de cache de batterie 4 N.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyens de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
- les vis de fixation (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air
- la vis de fixation (2) de la fixation de la boîte à eau.
- Déposer :

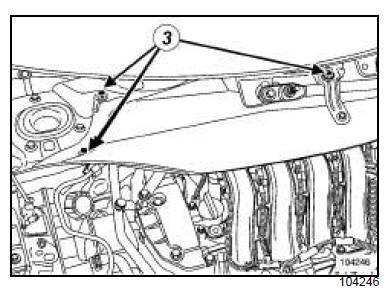

- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
- Déposer :
- l'anneau de levage (5) ,
- le tube métallique (6) d'admission d'air,
- le turbocompresseur (voir 12B, Suralimentation, Turbocompresseur : Dépose - Repose) ,
- le tube métallique (4) de recirculation des gaz d'échappement,
- les vis de fixation (7) du boîtier de recirculation des gaz d'échappement,
- le boîtier de recirculation des gaz d'échappement,
- les écrous de fixation (8) du collecteur,
- le collecteur.
REPOSE
- Serrer au couple les goujons du collecteur d'échappement (9 N.m).
- Remplacer le joint du collecteur.
- Reposer le collecteur.
- Serrer dans l'ordre et au couple les écrous de fixation du collecteur d'échappement (26 N.m).
- Mettre en place :
- le boîtier de recirculation des gaz d'échappement,
- le tube neuf du boîtier de recirculation des gaz d'échappement,
- les colliers neufs sur le tube neuf du boîtier.
- Serrer les colliers neufs à l'aide de l'outil (Mot.1567).
- Serrer aux couples :
- les vis de fixation du boîtier de recirculation des gaz d'échappement (21 N.m) ,
- les vis de fixation du tube métallique d'admission d'air (21 N.m) ,
- l'anneau de levage (21 N.m).
- Procéder dans l'ordre inverse de la dépose.
- Reposer le turbocompresseur (voir 12B, Suralimentation, Turbocompresseur : Dépose - Repose) .
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Serrer au couple les vis de fixation de cache de batterie (4 N.m).
