I - LISTE DES ÉLÉMENTS

  1. Unité Centrale Habitacle
  2. Carte Renault
  3. Antenne d'ouverture des portes (intégrée à la poignée)
  4. Antenne d'ouverture du hayon
  5. Capteur de présence
  6. Contacteur de condamnation sur poignée
  7. Contacteur de condamnation du hayon
  8. Contacteur d'ouverture du hayon
  9. Moteur de condamnation de portillon de remplissage à carburant
  10. Contacteur d'ouverture de la lunette arrière ouvrante

II - LOCALISATION DES ÉLÉMENTS

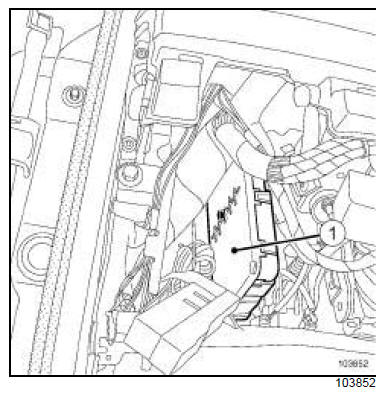

1 - Unité Centrale Habitacle

Equipement électrique

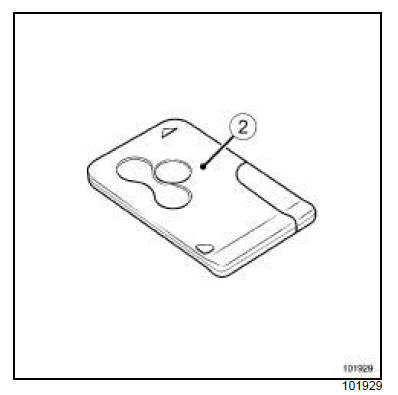

2 - Carte Renault

Equipement électrique

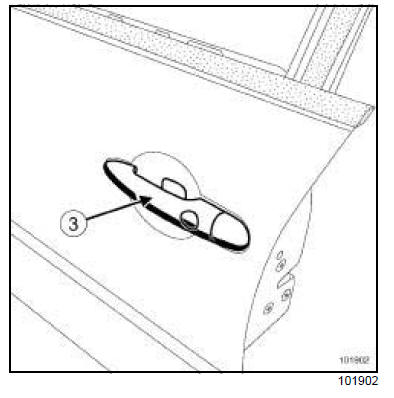

3 - Antenne d'ouverture des portes (intégrée à la poignée)

Equipement électrique

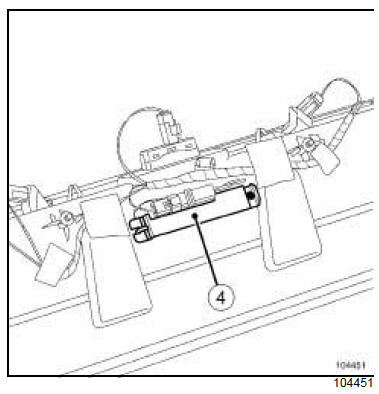

4 - Antenne d'ouverture du hayon

Equipement électrique

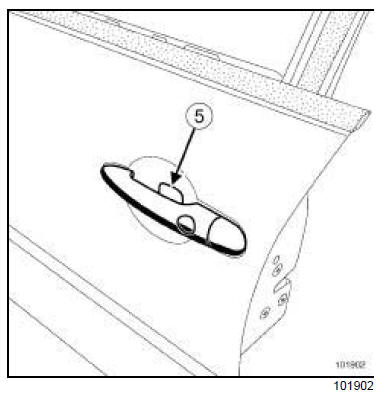

5 - Capteur de présence

Equipement électrique

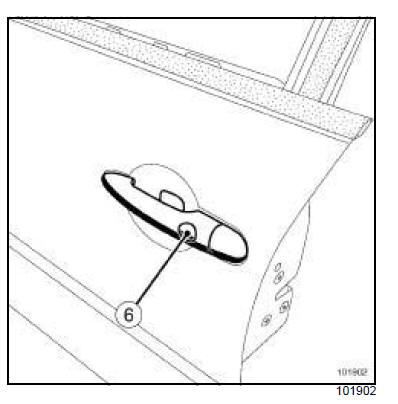

6 - Contacteur de condamnation sur poignée

Equipement électrique

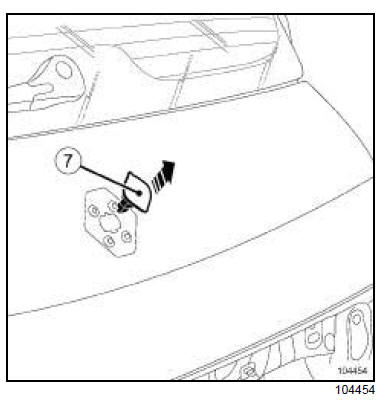

7 - Contacteur de condamnation du hayon

Equipement électrique

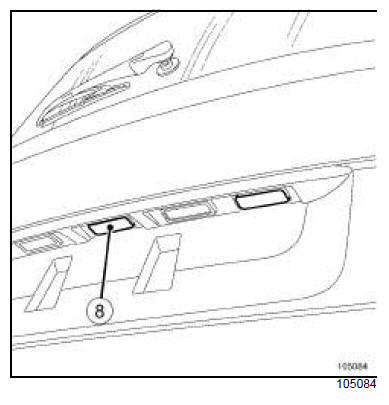

8 - Contacteur d'ouverture du hayon

Equipement électrique

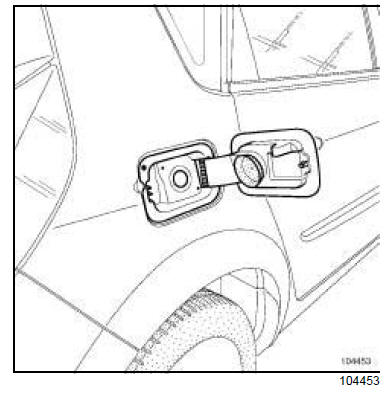

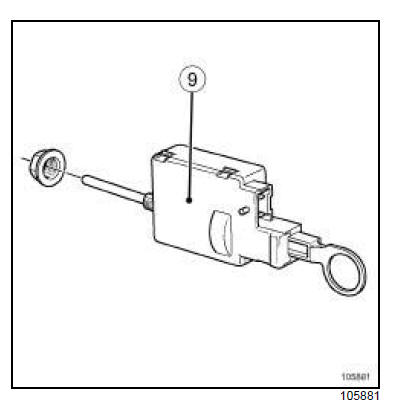

9 - Moteur de condamnation de portillon de remplissage à carburant

Equipement électrique

Equipement électrique

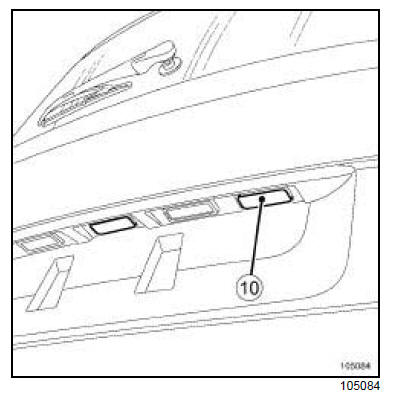

10 - Contacteur d'ouverture de lunette arrière ouvrante

Equipement électrique
