RTA Renault Scenic 2: Antenne d'ouverture : Dépose - Repose
SYST.OUV.PRT.433 NML
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
1 - Ouvrants latéraux
- Déposer la poignée de porte concernée (voir MR 371 Carrosserie, 51A, Mécanismes d'ouvrants latéraux, Poignée extérieure de porte : Dépose - Repose).
2 - Ouvrant non latéral
- Déposer le bandeau de hayon (voir MR 371 Carrosserie, 55A, Protections extérieures, Bandeau de hayon : Dépose - Repose).
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
1 - Ouvrants latéraux
- Déposer :
- le joint d'étanchéité (1) ,
- la vis (2) du couvercle.
- Extraire :
- le couvercle (3) avec précautions par la patte (4) pour dégager les clips (5) de chaque côté du couvercle,
- la zone (6) .
- Déposer le couvercle en tirant (7) vers l'arrière de la poignée.
- Mémoriser :
- la position de l'antenne d'ouverture (8) ,
- le parcours du faisceau électrique (9) jusqu'à la sortie du col de cygne.

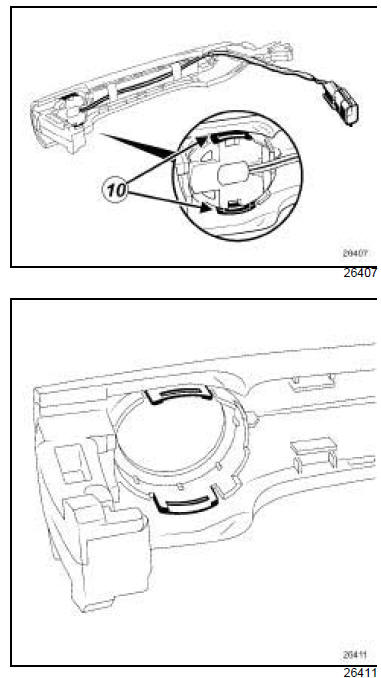

- Déposer le contacteur de commande et l'antenne de poignée de porte en agissant sur les ailettes de retenue (10) dans le corps de la poignée.
- Déposer le bouton de commande de fermeture en agissant sur les ergots à l'aide d'un tournevis plat en maintenant le bouton.
2 - Ouvrant non latéral

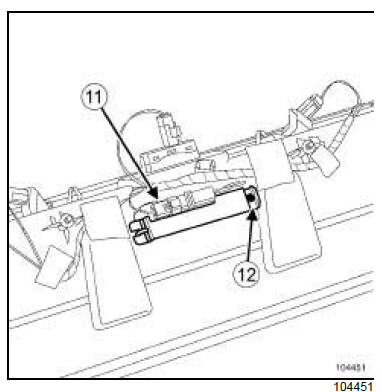

- Débrancher le connecteur (11) de l'antenne d'ouverture.
- Déposer :
- la vis (12) de l'antenne d'ouverture,
- l'antenne d'ouverture.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
1 - Ouvrants latéraux
- Clipper :
- le bouton de commande de fermeture sur le support du contacteur,
- le bouton de commande de fermeture et l'antenne d'ouverture sur la poignée de porte.
- Mettre en place le couvercle.
- Reposer :
- la vis du couvercle,
- le joint d'étanchéité.
2 - Ouvrant non latéral
- Reposer :
- l'antenne d'ouverture,
- la vis de l'antenne d'ouverture.
- Brancher le connecteur de l'antenne d'ouverture.
II - ÉTAPE FINALE
1 - Ouvrants latéraux
- Reposer la poignée de porte concernée (voir MR 371 Carrosserie, 51A, Mécanismes d'ouvrants latéraux, Poignée extérieure de porte : Dépose - Repose).
2 - Ouvrant non latéral
- Reposer le bandeau de hayon (voir MR 371 Carrosserie, 55A, Protections extérieures, Bandeau de hayon : Dépose - Repose).
