RTA Renault Scenic 2: F9Q
Outillage spécialisé indispensable |
Mot. 1672 Support moteur inférieur. |
Couples de serrage
|
vis de la coiffe de la suspension pendulaire moteur 62 N.m |
vis du tampon de la suspension pendulaire moteur 62 N.m |
vis de la suspension pendulaire supérieure sur la caisse 105 N.m |
vis de la suspension pendulaire supérieure sur le moteur 105 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (02A, Moyens de levage).
- Déposer :
- le cache moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (55A, Protections extérieures).
- Déposer :
- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de la boîte à eau.
- Déposer :
- les vis (3) de la cloison de la boîte à eau,
- la cloison de la boîte à eau.
- Dégrafer la pompe d'amorçage manuelle (4) de son support.
- Ecarter la pompe d'amorçage manuelle de son support.
- Déposer :
- les roues avant (voir Roue : Dépose - Repose) (35A, Roues et pneumatiques),
- les écrans de passage de roue avant (voir Ecran de passage de roue avant : Dépose - Repose) (55A, Protections extérieures),
- les vis du protecteur sous moteur,
- le protecteur sous moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (55A, Protections extérieures).
- Mettre en place l'outil (Mot. 1672).
II - ÉTAPE DE LA DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :

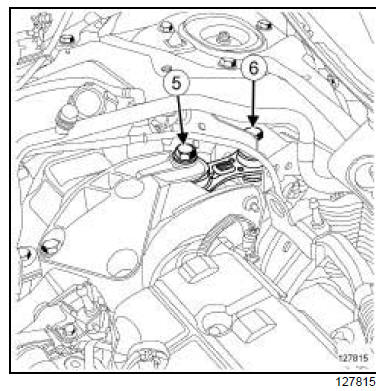

- la vis (5) de la suspension pendulaire supérieure sur le moteur,
- la vis (6) de la suspension pendulaire supérieure sur la caisse,
- la suspension pendulaire supérieure.
- Repérer la position du tampon de la suspension pendulaire moteur.
- Déposer les vis (7) du tampon de la suspension pendulaire moteur.
- Lever légèrement le moteur à l'aide de l'outil (Mot.1672) jusqu'au décollement du tampon de la suspension pendulaire moteur.
- Déposer :
- les vis (8) de la coiffe de la suspension pendulaire moteur,
- la suspension pendulaire du moteur.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Mettre en place la suspension pendulaire du moteur.
- Serrer au couple les vis de la coiffe de la suspension pendulaire moteur (62 N.m).
- Descendre le moteur pour mettre en contact le tampon de la suspension pendulaire moteur.
- Positionner le tampon de la suspension pendulaire moteur par rapport au repère fait lors de la dépose.
- Serrer au couple les vis du tampon de la suspension pendulaire moteur (62 N.m).
- Reposer la suspension pendulaire supérieure.
- Serrer aux couples :
- la vis de la suspension pendulaire supérieure sur la caisse (105 N.m) ,
- la vis de la suspension pendulaire supérieure sur le moteur (105 N.m).
II - ÉTAPE FINALE
- Mettre en place la pompe d'amorçage manuelle.
- Agrafer la pompe d'amorçage manuelle sur son support.
- Reposer :
- la cloison de la boîte à eau,
- l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (55A, Protections extérieures),
- le cache moteur.
- Déposer l'outil (Mot. 1672).
- Reposer :
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (55A, Protections extérieures),
- les écrans de passage de roue avant (voir Ecran de passage de roue avant : Dépose - Repose) (55A, Protections extérieures),
- les roues avant (voir Roue : Dépose - Repose) (35A, Roues et pneumatiques),
- le protecteur sous moteur.
M9R
Couples de serrage
vis de la suspension
pendulaire droite sur le
support moteur
62 N.m
vis de la suspension
pendulaire droite sur la
caisse
62 N.m
...
