Notice d'utilisation Renault Scenic 2: Éclairages et signalisations extérieurs

Éclairages et signalisations extérieurs

Généralités Feux de position

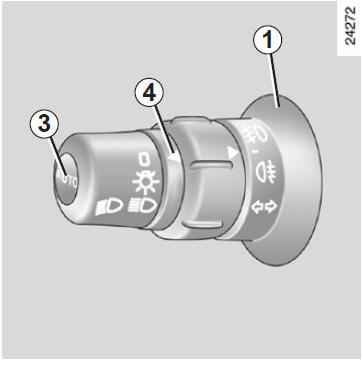

Tournez l’extrémité de la manette 1 jusqu’à l’apparition du symbole en face du repère 4.

Le tableau de bord s’éclaire, l’intensité lumineuse peut être réglée à l’aide de la molette 2. Un témoin s’allume au tableau de bord.

Éclairages et signalisations extérieurs

Généralités Allumage feux de croisement

Fonctionnement manuel
Tournez l’extrémité de la manette 1 jusqu’à l’apparition du symbole en face du repère 4. Un témoin s’allume au tableau de bord.

Fonctionnement automatique (suivant véhicule)
Moteur tournant, les feux de croisement s’allument ou s’éteignent automatiquement en fonction de la luminosité extérieure, sans action sur la manette 1 (position 0).

Cette fonction peut se désactiver ou se réactiver.

Toute action sur la manette 1 est prioritaire et annule temporairement l’automatisme.

Avant de prendre la route la nuit : vérifiez le bon fonctionnement de l’équipement électrique et réglez vos projecteurs (si vous n’êtes pas dans vos conditions de charge habituelles). De manière générale, veillez à ce que les feux ne soient pas occultés (saleté, boue, neige, transport d’objets pouvant les cacher).

Éclairages et signalisations extérieurs

Généralités Feux de route

Feux de croisement allumés, tirez la manette 1 vers vous.

Lorsque les feux de route sont allumés un témoin s’allume sur le tableau de bord.

Pour revenir en position feux de croisement, tirez de nouveau la manette vers vous.

Fonction "éclairage extérieur d’accompagnement" Cette fonction (utile par exemple pour éclairer l’ouverture d’un portail, d’un garage…) vous permet d’allumer momentanément les feux de croisement.

Moteur arrêté et feux éteints, l’extrémité de la manette 1 en position 0, tirez vers vous la manette 1 : les feux de croisement s’allument pendant environ trente secondes.

Cette action est limitée à quatre fois pour un temps d’allumage maximum de deux minutes.

Pour arrêter l’éclairage avant son arrêt automatique, faites pivoter l’extrémité de la manette 1 puis ramenez-la en position 0.

Extinction des feux

Fonctionnement manuel
Il y a deux possibilités :

Fonctionnement automatique (suivant véhicule)
Les feux s’éteignent lors de l’arrêt moteur à l’ouverture de la porte conducteur ou au verrouillage du véhicule.

Alarme sonore d’oubli d’éclairage

Dans le cas où les feux ont été allumés après la coupure moteur, une alarme sonore se déclenche à l’ouverture de la porte conducteur pour vous signaler que les feux sont restés allumés.

Éclairages et signalisations extérieurs

Généralités Feux de brouillard avant

Tournez l’anneau central 5 de la manette jusqu’à l’apparition du symbole en face du repère 6 puis relâchez.

Le fonctionnement dépend de la position sélectionnée en éclairage extérieur et un témoin s’allume alors au tableau de bord.

Généralités Feu de brouillard arrière

Tournez l’anneau central 5 de la manette jusqu’à l’apparition du symbole en face du repère 6, puis relâchez.

Le fonctionnement dépend de la position sélectionnée en éclairage extérieur et un témoin s’allume alors au tableau de bord.

N’oubliez pas d’interrompre le fonctionnement de ce feu quand il n’y a plus nécessité pour ne pas gêner les autres usagers.

Nota : le feu de brouillard se situe côté conducteur.

Extinction

Tournez de nouveau la bague 5 pour amener le repère 6 face au symbole correspondant au feu de brouillard que vous voulez éteindre.

L’extinction de l’éclairage extérieur entraîne l’extinction des feux de brouillard avant et arrière.

Par temps de brouillard, l’allumage automatique des feux n’étant pas systématique, l’allumage des feux de brouillard reste sous le contrôle du conducteur : les témoins au tableau de bord vous informent sur leur allumage (témoin allumé) ou leur extinction (témoin éteint).
Avertisseurs sonores et lumineux
  Avertisseur sonore Appuyez sur le coussin du volant A. Avertisseur lumineux Pour obtenir un appel lumineux, tirez la manette 1 vers vous.   Feux indicateurs de direction Manoeuv ...

Réglage des projecteurs
  Pour les véhicules qui en sont équipés, la commande A permet de corriger la hauteur des faisceaux en fonction de la charge. Tournez la commande A vers le bas pour baisser les project ...
