RTA Renault Scenic 2: Ensemble de commandes sous volant : Dépose - Repose
|
Matériel indispensable |
| outil de diagnostic |
Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin d'airbag au tableau de bord s'allume fixe (contact mis).
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétensionneurs).
- Débrancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
- Déposer l'airbag frontal conducteur (voir 88C, Airbag et prétensionneurs, Airbag frontal conducteur : Dépose - Repose)
- Mettre les roues droites.
- Déposer le volant de direction (voir Volant de direction : Dépose - Repose) (MR 370, 36A, Direction assistée).

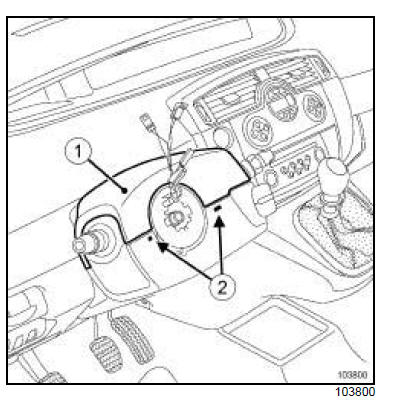

- Déposer la coquille de volant supérieure (1) clippée en (2) .
- Déposer la coquille inférieure de volant (3) fixée par les vis (4) .
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Desserrer la vis (6) fixant le contacteur tournant.
- Exercer une pression (7) à l'aide d'un tournevis plat pour libérer le contacteur tournant.
- Déposer partiellement l'ensemble commandes sous volant pour débrancher ses connecteurs.
- Débrancher l'ensemble des connecteurs.
- Déposer l'ensemble commandes sous volant.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Brancher l'ensemble des connecteurs.
- Positionner le faisceau comme indiqué (8) .
- Mettre en place l'ensemble de commandes sous volant.
- Reposer la vis de l'ensemble de commandes sous volant.
- Reposer :
- la coquille inférieure,
- la coquille supérieure,
- les vis de la coquille inférieure.
III - ÉTAPE FINALE
- Reposer :
- le volant de direction (voir Volant de direction : Dépose - Repose) (MR 370, 36A, Direction assistée),
- l'airbag frontal conducteur (voir 88C, Airbag et prétensionneurs, Airbag frontal conducteur : Dépose - Repose)
- Brancher la batterie (voir 80A, Batterie, Batterie : Dépose - Repose)
- Déverrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétensionneurs).
