RTA Renault Scenic 2: Pompe à essence électrique : Contrôle

RTA Renault Scenic 2 / Moteur et périphériques / Alimentation carburant / Pompe à essence électrique : Contrôle

F4R, et 770 ou 771 ou 776 - K4J, et 730 ou 732 ou 740 - K4M, et 760 ou 761 ou 764 ou 766 ou 768 ou 788 ou 812 ou 813

Outillage spécialisé indispensable

Mot. 1311-01 Manomètres et raccords de prise de pression d'essence.
Mot. 1311-08 Raccord pour prise de pression de carburant.



IMPORTANT Lors de cette opération, il est impératif de :
  • ne pas fumer et ne pas approcher d'objet incandescent près de l'air de travail,
  • faire attention aux projections de carburant en débranchant le raccord,
  • protéger les zones sensibles à l'écoulement de carburant.



IMPORTANT Mettre des gants pendant l'opération.



IMPORTANT Mettre des lunettes munies de coques latérales pendant l'opération.

F4R, et 770 ou 771 ou 776 - K4J, et 730

Pompe à essence électrique : Contrôle

K4M, et 761

Pompe à essence électrique : Contrôle

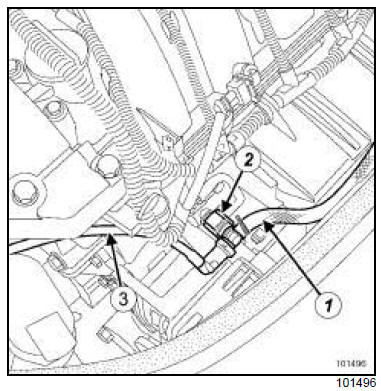

  • le tuyau (1) équipé du manomètre contenu dans la valise de contrôle (Mot. 1311-01) , sur le raccord en " T " de l'outil (Mot. 1311-08) (2) ,
  • le raccord en " T " sur la rampe,
  • le conduit d'arrivée d'essence (3) sur le raccord en " T " .
IMPORTANT Cette opération doit impérativement être effectuée contact coupé.

Pompe à essence électrique : Contrôle

Pompe à essence électrique : Contrôle

Pompe à essence électrique : Contrôle

Régulateur de pression de carburant : Contrôle
F4R, et 770 ou 771 ou 776 - K4J, et 730 - K4M, et 761 ou 782 Outillage spécialisé indispensable Mot. 1311-01 Manomètres et raccords de prise de pression d' ...
