RTA Renault Scenic 2: Ensemble de commandes sous volant : Liste et localisation des éléments
I - LISTE DES ÉLÉMENTS
- Contacteur tournant
- Commutateur d'essuie-vitre
- Commutateur d'éclairage signalisation
- Commande des feux de détresse et centralisation des portes
- Rhéostat d'éclairage
- Commutateur de commande de rétroviseur extérieur
II - LOCALISATION DES ÉLÉMENTS

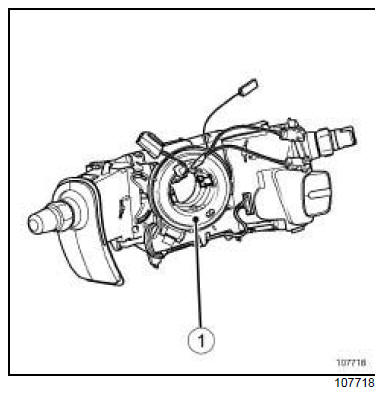

1 - Contacteur tournant

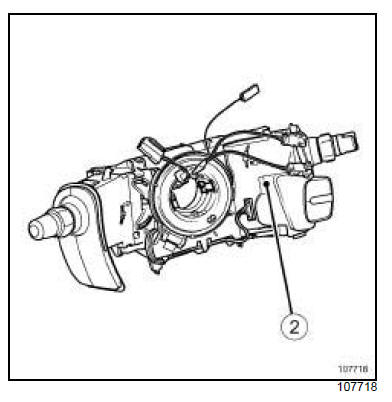

2 - Commutateur d'essuie-vitre

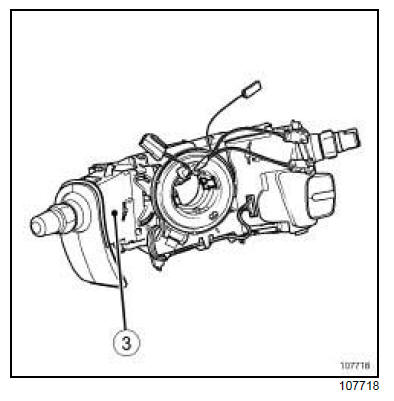

3 - Commutateur d'éclairage signalisation

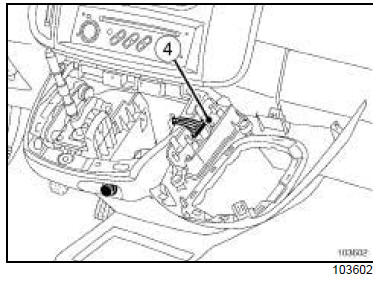

4 - Commande des feux de détresse et centralisation des portes

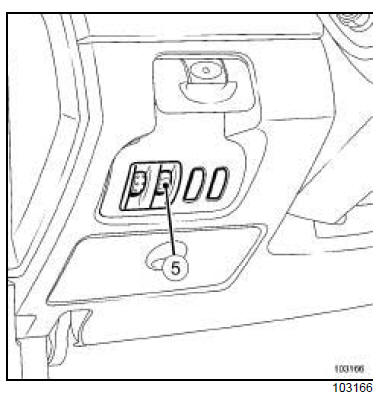

5 - Rhéostat d'éclairage

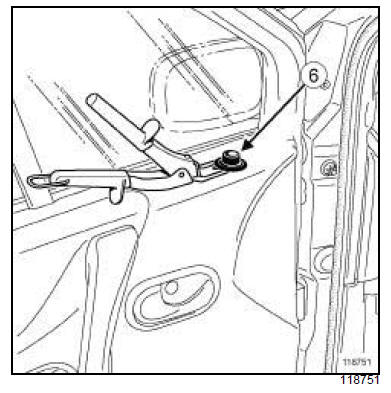

6 - Commutateur de commande de rétroviseur extérieur
