RTA Renault Scenic 2: Disque de frein avant : Dépose - Repose
|
Couples de serrage
|
| vis du disque 15N.m |
| vis de support d'étrier 105 N.m |
DÉPOSE
- Les disques de frein ne sont pas rectifiables. Des rayures ou usures trop importantes imposent leur remplacement.
- Lors du remplacement d'un disque de frein, remplacer impérativement le disque du côté opposé.
- Lors de remplacement des disques de frein, remplacer impérativement les plaquettes de frein.
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déverrouiller le volant.
- Déposer les roues avant (voir 35A, Roues et pneumatiques, Roue : Dépose - Repose)

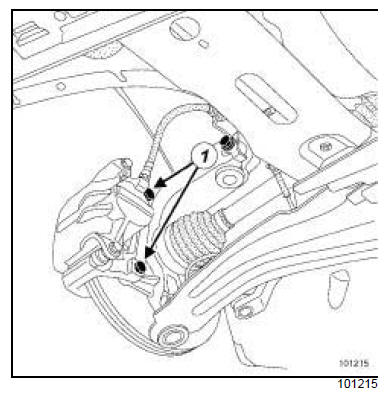

- Déposer les deux vis (1) du support d'étrier.
- Suspendre l'ensemble "étrier - support d'étrier".
- Déposer
- le support d'étrier,
- les deux vis (2) du disque,
- le disque.
REPOSE
- Fixer le flexible et le câblage du capteur de vitesse de roue, s'ils ont été dégrafés.
- Ne pas vriller le flexible de frein.
- Nettoyer les supports d'étrier et les étriers.
- Procéder dans l'ordre inverse de la dépose.
- Serrer aux couples :
- les vis du disque (15N.m) ,
- les vis de support d'étrier (105 N.m).
- Les vis du support d'étrier doivent être enduites de produit de type FRENBLOC avant leur montage.
- Reposer les roues (voir 35A, Roues et pneumatiques, Roue : Dépose - Repose)
