RTA Renault Scenic 2: Contacteurs de lève-vitres avant sur porte conducteur : Dépose - Repose
Le moteur d'ouverture de toit ouvrant est situé entre la garniture de pavillon et le pavillon en zone arrière.
Les contacteurs de lève-vitre avant (côté conducteur) sont clippés sur une platine.
La platine est clippée sur la garniture de porte conducteur.
DÉPOSE
ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

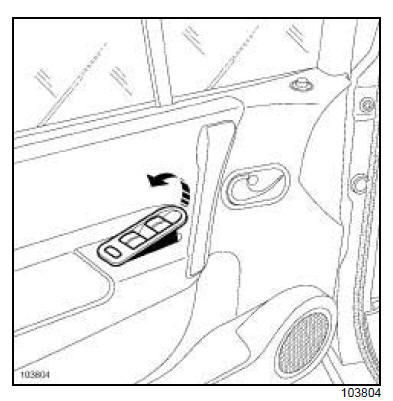

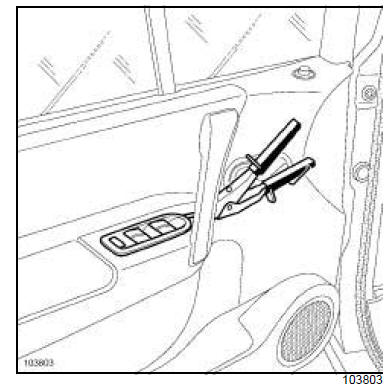

- Déclipper la platine de lève-vitre avant à l'aide d'une pince à dégrafer en protégeant la garniture de porte.
- Extraire la platine de lève-vitre avant de la garniture de porte.
- Déposer le ruban de protection adhésif.
- Débrancher les connecteurs des contacteurs de lève-vitre avant.
- Déclipper les contacteurs de lève-vitre avant de la platine en agissant sur les clips (1) .
REPOSE
ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Clipper les contacteurs de lève-vitre avant sur la platine.
- Brancher les connecteurs des contacteurs de lèvevitre avant.
- Reposer le ruban de protection adhésif.
- Clipper la platine de lève-vitre avant sur la garniture de porte conducteur.
