RTA Renault Scenic 2: Contacteur de lève-vitres avant sur porte passager : Dépose - Repose
Le contacteur de lève-vitre avant (côté passager) est clippé sur une platine.
La platine est clippée sur la garniture de porte.
DÉPOSE
ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

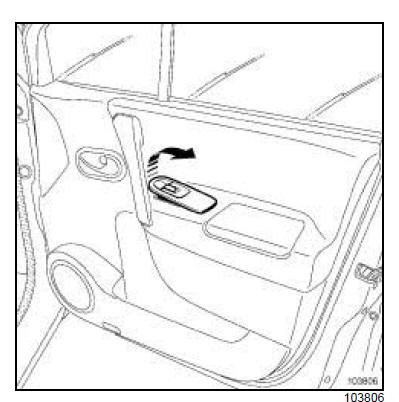

- Déclipper le contacteur de lève-vitre avant à l'aide d'une pince à dégrafer en protégeant la garniture de porte.

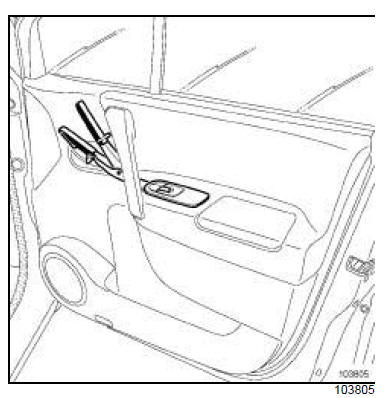

- Extraire la platine de lève-vitre avant de la garniture de porte.
- Déposer le ruban de protection adhésif.
- Débrancher le connecteur du contacteur de lève-vitre avant.
- Déclipper le contacteur de lève-vitre de la platine en agissanr sur les clips.
REPOSE
ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Clipper le contacteur de lève-vitre avant sur la platine.
- Brancher le connecteur du contacteur de lève-vitre avant.
- Reposer le ruban de protection adhésif.
- Clipper la platine de lève-vitre avant sur la garniture de porte passager.
