RTA Renault Scenic 2: Toit ouvrant électrique : Liste et localisation des éléments
TO ELEC+PART.AR FIXE
I - LISTE DES ÉLÉMENTS
- Contacteur de toit ouvrant
- Calculateur de toit ouvrant électrique
- Moteur d'ouverture de toit ouvrant
II - LOCALISATION DES ÉLÉMENTS

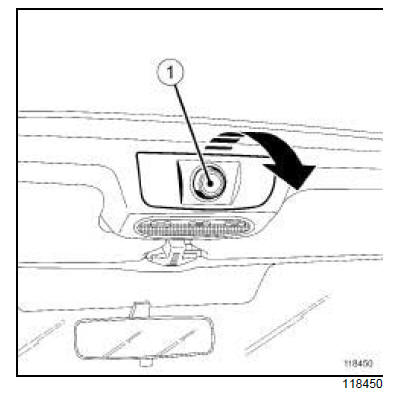

1 - Contacteur de toit ouvrant

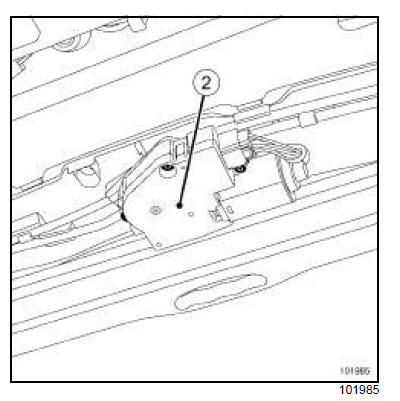

2 - Calculateur de toit ouvrant électrique
Le calculateur de toit ouvrant électrique est intégré au moteur d'ouverture.
Pour déposer le calculateur de toit ouvrant électrique (voir 87D, Lèves vitres électriques - Toit ouvrant, Moteur d'ouverture de toit ouvrant : Dépose - Repose)

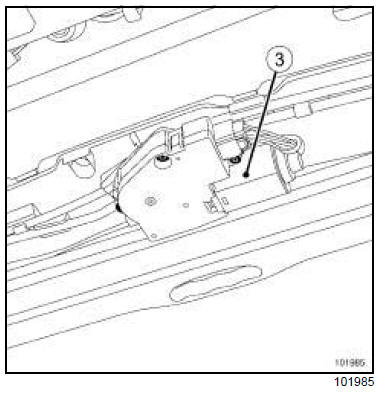

3 - Moteur d'ouverture de toit ouvrant
