RTA Renault Scenic 2: Boîte de vitesses automatique : Liste et localisation des éléments

RTA Renault Scenic 2 / Transmission / Boîte de vitesses automatique / Boîte de vitesses automatique : Liste et localisation des éléments

AJ0

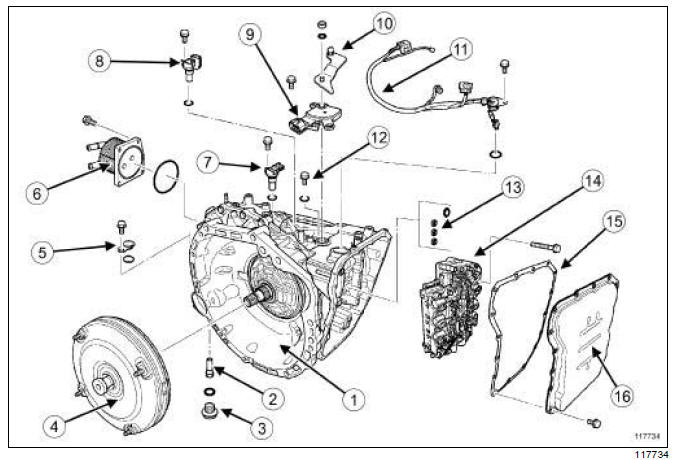

Boîte de vitesses automatique : Liste et localisation des éléments

  1. Boîte de vitesses AJ0
  2. Déversoir
  3. Bouchon de mise à niveau
  4. Convertisseur de couple
  5. Plaque de fermeture canalisation de remplissage
  6. Refroidisseur d'huile
  7. Capteur de vitesse de sortie
  8. Capteur de vitesse d'entrée
  9. Contacteur multifonction
  10. Levier de commande
  11. Cablage électrique
  12. Bouchon de prise de pression hydraulique
  13. Joints toriques du distributeur hydraulique
  14. Distributeur hydraulique
  15. Joint de carter du distributeur hydraulique
  16. Carter du distributeur hydraulique

Boîte de vitesses automatique : Liste et localisation des éléments

  1. Electrovanne
  2. Sonde de température d'huile de boîte de vitesses automatique
  3. Capteur de pression
