RTA Renault Scenic 2: Circuit de freinage : Couple de serrage
I - FREINAGE AVANT ET ARRIÈRE
| Désignation | Couple de serrage (N.m) |
| Vis de purge étrier avant | 6,5 |
| Vis de purge étrier arrière | 10 |
| Flexible de frein d'entrée d'étrier avant | 17 |
| Flexible de frein d'entrée d'étrier arrière | 14 |
| Flexible de frein sur tuyau de frein | 14 |
| Vis de colonnettes de frein avant | 32 |
| Vis de support d'étrier | 105 |
| Vis de colonnettes de frein arrière | 36 |
| Vis de fixation de disque | 15 |
II - COMMANDE DE FREIN
| Désignation | Couple de serrage (N.m) |
| Vis de fixation de l'amplificateur de freinage | 21 |
| Ecrous de fixation de maître-cylindre | 50 |
| Canalisation sortie de maître-cylindre | 14 |
| Vis de fixation groupe hydraulique | 8 |
| Raccords de canalisations de groupe hydraulique | 14 |
| Ecrous de fixation de la commande de frein de stationnement | 8 |
| Vis de fixation de support du groupe hydraulique sur caisse | 6,5 |
Frein : Caractéristiques
- Scénic.
- Scénic long.
- Les disques de freins ne sont pas rectifiables. Des rayures ou usures trop importantes imposent le remplacement.

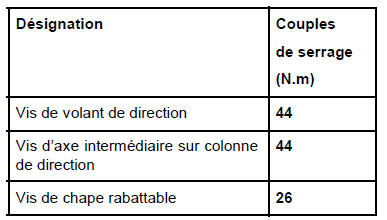

Direction : Couple de serrage
I -
PHASE DOCUMENTAIRE 2 - M9R, et PHASE DOCUMENTAIRE 1
II -
F4R ou F9Q ou K4J ou K4M ou K9K, et PHASE DOCUMENTAIRE 1
