RTA Renault Scenic 2: Chauffage : Liste et localisation des éléments

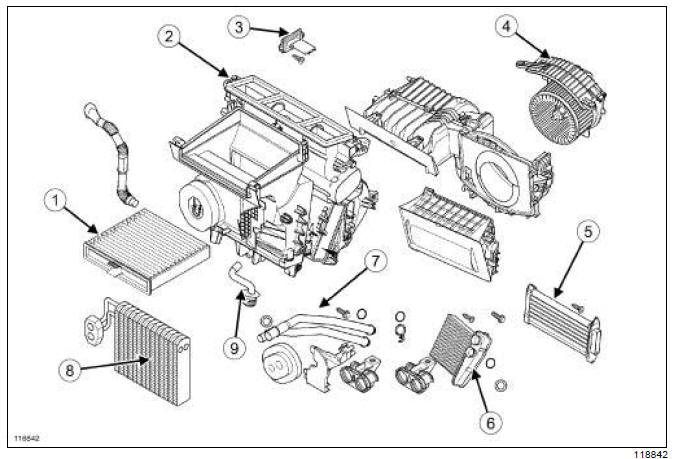

CONDITIONNEMENT AIR ou CHAUFFAGE ORDINAIRE
- Filtre habitacle
- Boîtier répartiteur
- Boîtier de commande du groupe motoventilateur
- Groupe motoventilateur
- Boîtier de résistances de chauffage
- Aérotherme
- Canalisation de l'aérotherme
- Evaporateur
- Bague d'évacuation

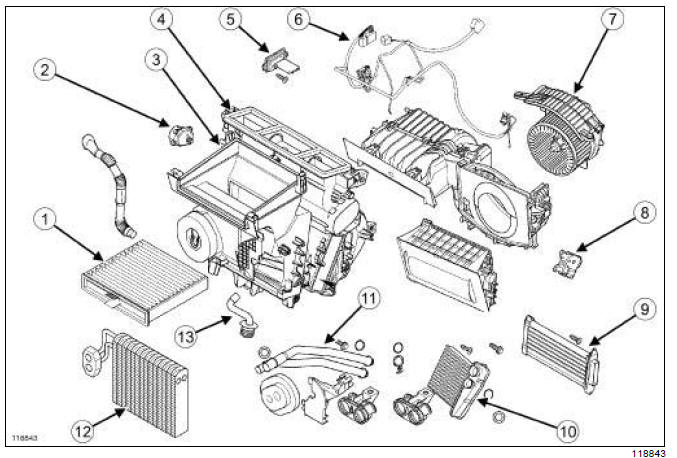

CONDT D'AIR REGULE
- Filtre habitacle
- Moteur de distribution
- Moteur de mixage
- Boîtier répartiteur
- Boîtier de commande du groupe motoventilateur d'habitacle
- Câblage de conditionnement d'air
- Groupe motoventilateur
- Moteur de recyclage
- Boîtier de résistance de chauffage
- Aérotherme
- Canalisation d'aérotherme
- Evaporateur
- Bac d'évacuation
