RTA Renault Scenic 2: M9R, et AJ0

DÉPOSE

• Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (02A, Moyens de levage).
• Débrancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
• Déposer le protecteur sous moteur.
• Vidanger la boîte de vitesses automatique (voir 23A, Boîte de vitesses automatique, Huile de boîte de vitesses automatique : Vidange - Remplissage)
• Déposer le bouclier avant (voir Bouclier avant : Dépose - Repose) (55A, Protections extérieures).
• Vidanger le circuit de refroidissement (voir Circuit de refroidissement : Vidange - Remplissage) (19A, Refroidissement).

• Pivoter l'agrafe du tuyau d'air en entrée de l'échangeur air-air côté turbocompresseur.

• Déposer les vis du tuyau d'air en entrée de l'échangeur air-air.

• Desserrer le collier du tuyau d'air en entrée de l'échangeur air-air côté échangeur.
• Débrancher le tuyau d'air en entrée de l'échangeur air-air côté échangeur.
• Déposer le tuyau d'air en entrée de l'échangeur airair.

• Déposer l'ensemble de refroidissement.

• Débrancher :

• la Durit inférieure (1) du radiateur de refroidissement,
• les Durit d'entrée et de sortie (2) du refroidisseur eau-huile.

• Dégrafer l'ensemble des Durits de son support (3) .
• Ecarter l'ensemble des Durits pour libérer l'accès.

• Mettre en place un récipient propre pour récupérer l'huile sous la boîte de vitesses automatique.
• Déposer :

•  les vis du carter du distributeur hydraulique,
•  le carter du distributeur hydraulique,
•  le joint de carter du distributeur hydraulique.

• Desserrer les vis du distributeur hydraulique (5 vis de 70,1 mm (4) et 4 vis de 50,8 mm (5) ).
• Dégrafer le connecteur du câblage interne (6) .
• Déposer les vis du distributeur hydraulique.
• Déposer le distributeur hydraulique en l'inclinant légèrement pour décrocher la commande de boite de vitesses (7) .

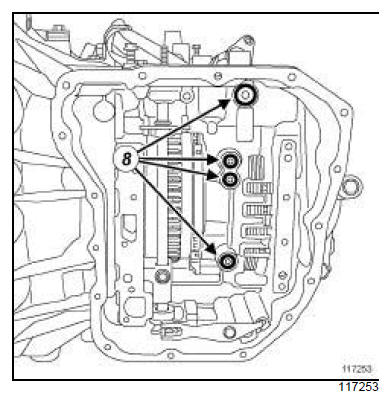

• Déposer les joints toriques (8) du distributeur hydraulique.

REPOSE

• Nettoyer les plans de joint à l'aide de NETTOYANT DE SURFACE (voir Véhicule : Pièces et ingrédients pour la réparation) (04B, Ingrédients - Produits) sur la boîte de vitesses automatique et sur le carter du distributeur hydraulique en veillant à ne pas abîmer les surfaces de contact.
• Remplacer systématiquement :

• les joints toriques du distributeur hydraulique,
• le joint de carter du distributeur hydraulique,
• le joint du tuyau d'air en entrée de l'échangeur airair côté turbocompresseur.

• Reposer des joints toriques neufs du distributeur hydraulique.

• Reposer le distributeur hydraulique en l'inclinant légèrement pour enclencher la commande de boîte de vitesses automatique (9) .
• Serrer au couple les vis du distributeur hydraulique (8 N.m).
• Agrafer le connecteur du distributeur hydraulique (10) .

• Mettre en place le carter tôle du distributeur hydraulique (11) muni d'un joint neuf.
• Serrer au couple les vis du carter tôle du distributeur hydraulique (8 N.m).

• Déposer le joint du tuyau d'air en entrée de l'échangeur air-air côté turbocompresseur à l'aide d'une pince brucelle.

• Reposer un joint neuf du tuyau d'air en entrée de l'échangeur air-air côté turbocompresseur.
• Procéder dans l'ordre inverse de la dépose.
• Remplir la boîte vitesses automatique. (voir 23A, Boîte de vitesses automatique, Huile de boîte de vitesses automatique : Vidange - Remplissage)
• Reposer le protecteur sous moteur.
• Brancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
• En cas de remplacement du distributeur hydraulique, effectuer les opérations nécessaires à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (23A, Boîte de vitesses automatique).
