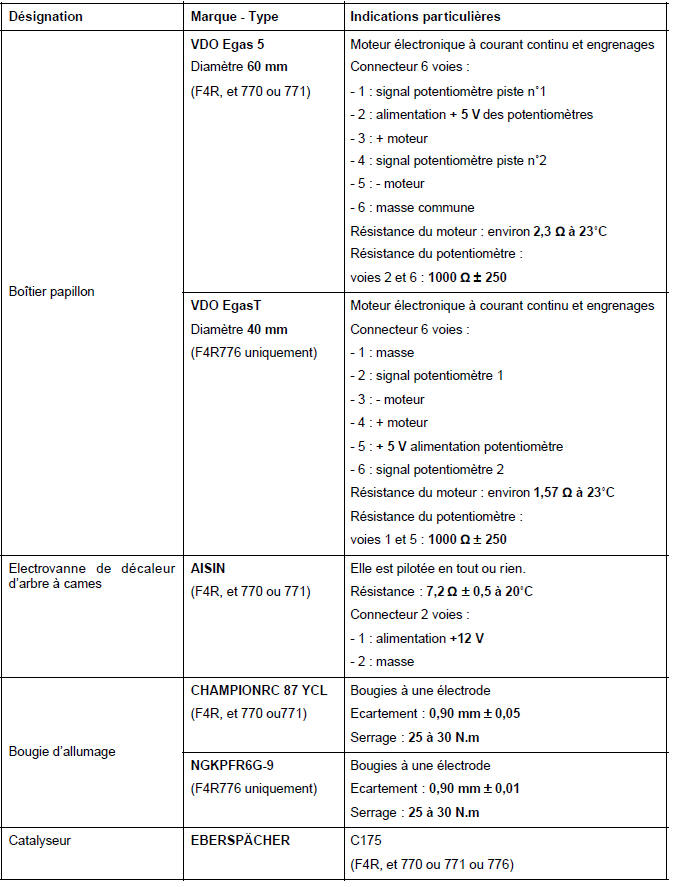

RTA Renault Scenic 2: Caractéristiques
F4R, et 770 ou 771 ou 776
|
Matériel indispensable |
| outil de diagnostic |
- pour une température d'eau supérieure à 80ºC et après un régime stabilisé à 2500 tr/min pendant 30 s environ
- compatible IO 91 sa ns plomb
- pour les valeurs légales voir les spécifications selon les pays
- à 2000 tr/min le CO doit être de 0,3 % maximum
K4M - K4J
- pour une température d'eau supérieure à 80ºC et après un régime stabilisé à 2500 tr/min pendant 30 s environ
- compatible IO 91 sa ns plomb
- pour les valeurs légales voir les spécifications selon les pays
- à 2000 tr/min le CO doit être de 0,3 % maximum
Mélange carburé
...
Admission d'air
F4R, et 770 ou 771
SCHÉMA DU CIRCUIT D'ADMISSION D'AIR
Manchon d'aspiration d'air
Résonateur d'air
Boîtier de filtre à air
Boîtier papillon
Rép ...
