RTA Renault Scenic 2: Câblage interne de distributeur hydraulique : Dépose - Repose
M9R, et AJ0
Matériel indispensable |
bac de récupération d'huile |
pince brucelle |
Couples de serrage
|
les vis de masse du câblage interne de distributeur hydraulique 8 N.m |
vis de maintien du capteur de température 8 N.m |
vis du carter du distributeur hydraulique 8 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (02A, Moyens de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Déposer :
- les vis du protecteur sous moteur,
- le protecteur sous moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (55A, Protections extérieurs).
- Vidanger :
- la boîte de vitesses automatique (voir 23A, Boîte de vitesses automatique, Huile de boîte de vitesses automatique : Vidange - Remplissage)
- le circuit de refroidissement (voir Circuit de refroidissement : Vidange - Remplissage) (19A, Refroidissement),
- le circuit de fluide réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (62A, Conditionnement d'air).
- Pivoter l'agrafe du tuyau d'air en entrée de l'échangeur air-air côté turbocompresseur.
- Déposer les vis (1) du tuyau d'air en sortie du turbocompresseur.
- Desserrer le collier du tuyau d'air en entrée de l'échangeur air-air côté échangeur.
- Débrancher le tuyau d'air en entrée de l'échangeur air-air côté échangeur.
- Déposer le tuyau d'air en entrée de l'échangeur airair.
- Déposer l'ensemble de refroidissement.

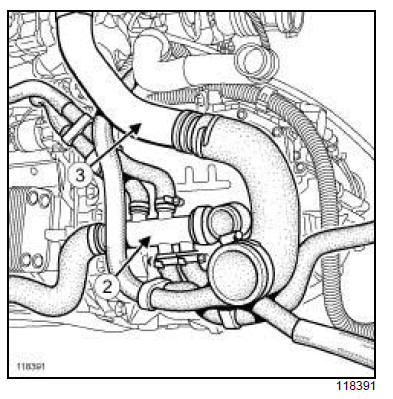

- Ecarter les tuyaux de refroidissement (2) et d'air en sortie du turbocompresseur (3) .
- Mettre en place un bac de récupération d'huile sous la boîte de vitesses automatique.
- Déposer :
- le carter du distributeur hydraulique (4) ,
- le joint de carter du distributeur hydraulique.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Ecarter les agrafes (5) de maintien du câblage interne.
- Débrancher :
- le connecteur (6) du câblage externe,
- les connecteurs (7) des capteurs de pression.
- Débrancher les connecteurs (8) des électrovannes.
- Déposer :
- les vis (9) des masses,
- la vis (10) du capteur de température,
- la plaque de maintien du capteur de température,
- la cosse de masse (10) ,
- le câblage interne de distributeur hydraulique.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Nettoyer les plans de joint à l'aide de NETTOYANT DE SURFACE (voir Véhicule : Pièces et ingrédients pour la réparation) (04B, Ingrédients - Produits) sur la boîte de vitesses automatique et sur le carter du distributeur hydraulique en veillant à ne pas abîmer les surfaces de contact.
- Remplacer systématiquement le joint de carter du distributeur hydraulique.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Mettre en place le câblage interne de distributeur hydraulique.
- Reposer :
- les vis (11) des masses,
- la cosse de masse (12) ,
- la plaque de maintien du capteur de température,
- la vis (12) du capteur de température.
- Serrer aux couples :
- les les vis de masse du câblage interne de distributeur hydraulique (8 N.m) ,
- la vis de maintien du capteur de température (8 N.m).
- Brancher les connecteurs des électrovannes.
- Brancher :
- les connecteurs des capteurs de pression,
- le connecteur du câblage externe.
- Mettre en place les agrafes de maintien du câblage interne.
III - ÉTAPE FINALE
- Reposer :
- un joint neuf du carter du distributeur hydraulique,
- le carter du distributeur hydraulique.
- Serrer au couple les vis du carter du distributeur hydraulique (8 N.m).
- Déposer le joint du tuyau d'air en entrée de l'échangeur air-air côté turbocompresseur à l'aide d'une pince brucelle.
- Reposer un joint neuf du tuyau d'air en entrée de l'échangeur air-air côté turbocompresseur.
- Mettre en place les tuyaux de refroidissement et d'air en sortie du turbocompresseur.
- Reposer les vis du tuyau d'air en sortie du turbocompresseur.
- Reposer l'ensemble de refroidissement.
- Reposer :
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (55A, Protections extérieurs),
- le protecteur sous moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Effectuer le remplissage :
- du circuit de refroidissement (voir Circuit de refroidissement : Vidange - Remplissage) (19A, Refroidissement),
- du circuit de fluide réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (62A, Conditionnement d'air),
- de la boîte de vitesses automatique (voir 23A, Boîte de vitesses automatique, Huile de boîte de vitesses automatique : Vidange - Remplissage)
