RTA Renault Scenic 2: Amortisseur : Dépose - Repose
|
Couples de serrage
|
| vis supérieures de fixa tion des amortisseurs 6,2 daN.m |
| vis inférieures de fixation des amortisseurs 10,5 daN.m |
Lors du démontage, repérer les couleurs des amortisseurs et des ressorts pour s'assurer de la conformité des pièces à remonter.
- Ne jamais prendre appui sur le train arrière avec un système de levage.
- Lors du remplacement d'un amortisseur, remplacert impérativement l'amortisseur du côté opposé.
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Soulever le tapis dans le coffre.

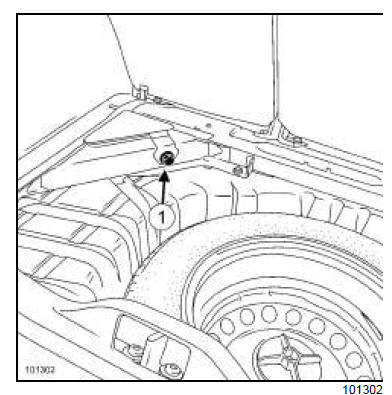

- Déposer la vis de fixation supérieure de la tête d'amortisseur (1) .
- Lever le pont élévateur.
- Déposer :
- l'agrafe du cache du carénage de protection,
- l'écrou de fixation inférieure d'amortisseur,
- l'amortisseur.
REPOSE
- Reposer :
- l'amortisseur,
- la fixation inférieure de l'amortisseur.
- Presserrer la fixation inférieure de l'amortisseur.
- Couper le fil de maintien.
- Positionner la tête d'amortisseur dans son logement.
- Descendre le pont élévateur pour mettre les roues en contact avec le sol.
- Aligner la tête d'amortisseur avec le perçage dans le coffre.
- Reposer la vis de fixation supérieure de l'amortisseur.
- Presserrer la vis de fixation supérieure de l'amortisseur.
- Répéter l'opération du côté opposé.
- Serrer aux couples :
- les vis supérieures de fixa tion des amortisseurs (6,2 daN.m) ,
- les vis inférieures de fixation des amortisseurs (10,5 daN.m) tout en tenant la tête de vis.
- Reposer les caches du carénage de protection des fixations inférieures des amortisseurs en remplaçant les agrafes plastiques détériorées.
