RTA Renault Scenic 2: AJ0
Couples de serrage
|
écrous de fixation du boîtier de commande 2,1 daN.m |
I - DEPOSE
1 - Dans le compartiment moteur
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les caches du moteur.
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- la batterie,

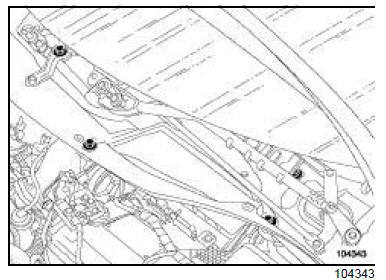

- la grille d'auvent ( (voir 85A, Essuyage - Lavage) ).
- Déposer :

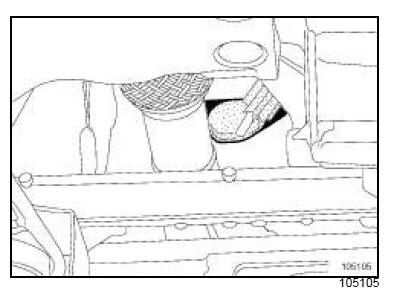

- les deux visde fixation de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,

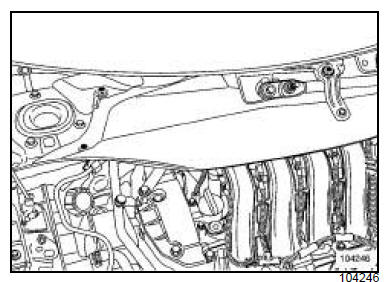

- la visde fixation de la cloison de boîte à eau.
- Déposer :
- les visde fixation de la cloison de boîte à eau,
- la cloison de boîte à eau.

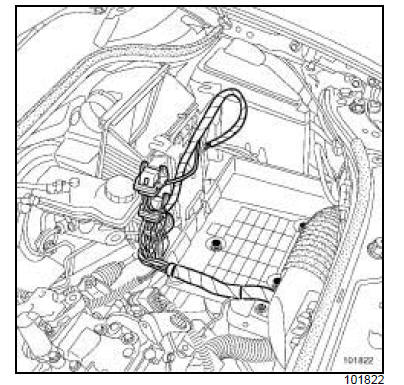

- Débrancher les connecteurs du calculateur.
- Déposer :
- les vis du bac à batterie,
- le bac à batterie,
- le calculateur avec son support,
- le conduit de sortie filtre à air.
- Dégrafer :
- le câble de commande au niveau de la rotule du levier de la boîte de vitesses,
- le câble de commande au niveau de l'arrêt de gaine.
2 - Dans l'habitacle
- Dégrafer le soufflet du levier de vitesses.

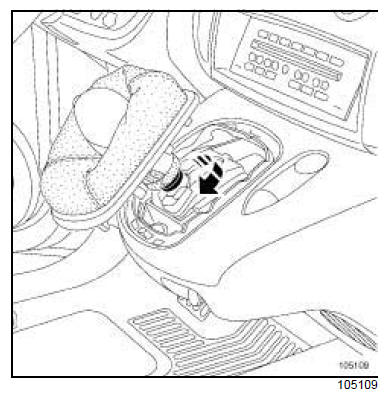

- Tourner la pièce dans le sens horaire.

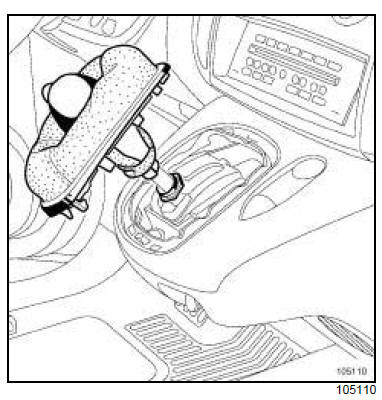

- Déposer le pommeau de levier de commande en le levant.

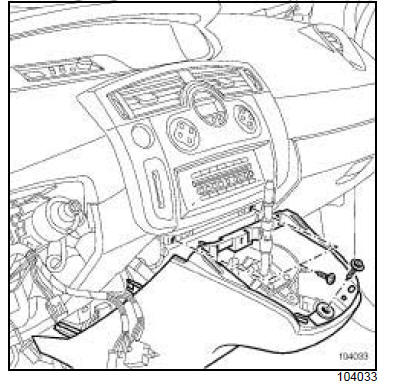

- Déposer les vis de fixation de la console centrale.
- Dégrafer :
- les pattes de fixation ,
- l'agrafe.

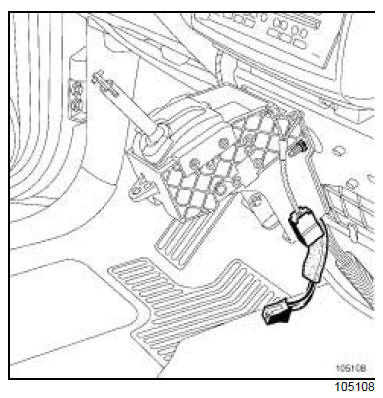

- Débrancher le connecteur.
- Déposer:
- les trois vis de fixation du boîtier de commande,
- les trois vis de fixation du joint de tablier,
- le protecteur sous moteur.
- Désaccoupler :
- la ligne d'échappement au niveau du collecteur d'échappement,
- la bride centrale.
- Ecarter la ligne d'échappement.
- Débrancher le connecteur de la sonde à oxygène.
- Déposer les vis de fixation de l'écran thermique.
- Déplacer l'écran thermique vers l'arrière du véhicule pour avoir accès au passagedu câble de commande de boîte de vitesses.
- Extraire l'ensemble " boîtier - câble de commande " , par l'habitacle.
II - REPOSE
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les écrous de fixation du boîtier de commande (2,1 daN.m).
REGLAGE DU CABLE DE COMMANDE
a - Dans l'habitacle
- Positionner le levier en position " Drive " .
b - Dans le compartiment moteur
- Positionner le levier de la boîte de vitesses en position " Drive " .
- Agrafer le câble de commande dans l'arrêt de gaine.

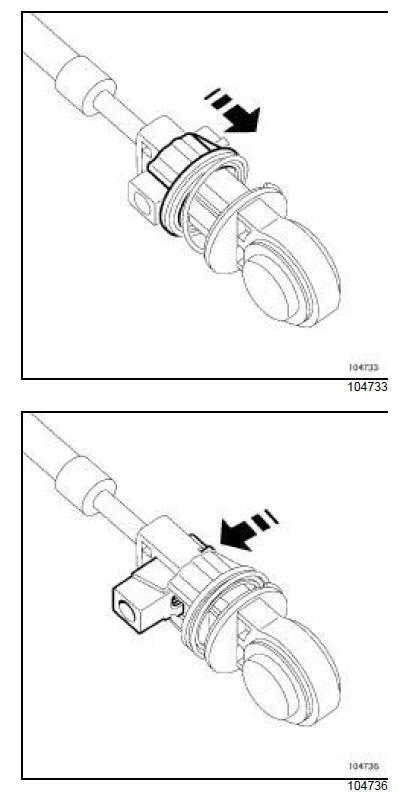

- Glisser la pièce en comprimant le ressort du câble de commande.
- Déverrouiller le mécanisme de réglage en translatant le loquet.
- Régler en conséquence la longueur du câble.
- Emboîter l'extrémité du câble de commande sur la rotule du levier de la boîte de vitesses.
- Verrouiller le mécanisme de réglage en repoussant le loquet dans sa position initiale.
- Vérifier le bon fonctionnement du système et le passage des vitesses.
F9Q, et DP0
Outillage spécialisé indispensable
Mot. 1495-01 Douille de 22 mm pour
dépose - repose sondes à
oxygène.
Couples de ...

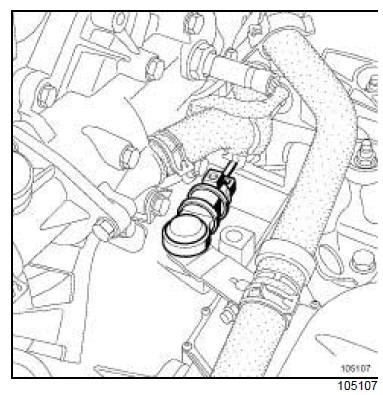

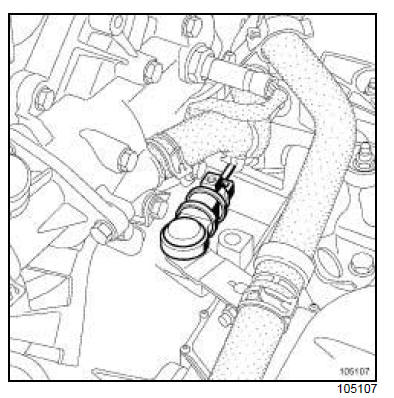

Contacteur multifonctions :
Réglage
F9Q, et DP0
Couples de serrage
vis du connecteur multifonction
10 N.m
RÉGLAGE
Axe de commande en position neutre, placer deux
cosses électriques ...
