RTA Renault Scenic 2: F9Q, et DP0
Outillage spécialisé indispensable |
Mot. 1495-01 Douille de 22 mm pour dépose - repose sondes à oxygène. |
Couples de serrage |
écrous de la bride d'échappement 21 N.m |
sonde à oxygène 45 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir 02A, Moyen de levage, Véhicule : Remorquage et levage).
- Bien repérer la position du levier de commande de boîte de vitesses automatique avant l'intervention : à défaut, mettre le sélecteur de vitesses et le contacteur multifonction en position neutre " N " .
- Déposer les caches moteur.
- Déposer la batterie (voir 80A, Batterie, Batterie : Dépose - Repose).
- Déposer :
- la rotule du câble de contacteur multifonction (1) ,
- le câble de commande de l'arrêt de gaine (2) sur le support du connecteur modulaire.
- Déposer le cache d'accès à la prise diagnostic (3) .
- Tourner d'un quart de tour la pièce (4) .
- Descendre la pièce.
- Déposer le pommeau de levier du boîtier de commande (5) en le levant.
- Déclipper l'enjoliveur de console (6) .

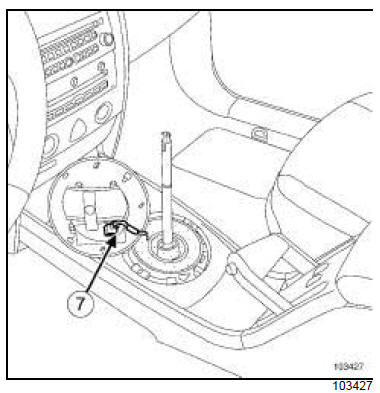

- Débrancher le connecteur (7) .
- Ouvrir le vide-poche.
- Déclipper la garniture d'encadrement de frein à main en (8) et (9) .
- Déclipper le cache inférieur (10) .
- Débrancher les connecteurs des sièges chauffants (si le véhicule en est équipé).
- Déposer les deux sièges avant (voir MR 365 Carrosserie, 75A Armatures et glissières de sièges avant, Sièges avant complet : Dépose - Repose).
- Déposer les vis de la console (11) .
- Ecarter :
- légèrement la console (12) ,
- la console du levier de vitesses.
- Débrancher le connecteur (13) .
- Déposer la sonde (14) à l'aide de l'outil (Mot. 1495- 01).
- Déposer les écrous (15) de la bride d'échappement.
- Déposer les vis (16) du silent-bloc.
- Déposer :
- la vis (17) ,
- l'écran thermique en partie avant.
- Basculer la moquette vers l'arrière.
- Déposer l'insonorisant (18) .
- Déposer la protection (19) .
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer les vis (20) du boîtier de commande de vitesses automatique.
- Maintenir la tige du levier de commande et débloquer les clips du boîtier de commande.
- Extraire l'ensemble " boîtier-câble de commande " .
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Placer l'ensemble " boîtier-câble de commande " .
- Maintenir la tige du levier de commande et bloquer les clips du boîtier de commande.
- Reposer les vis (21) du boîtier de commande de vitesses automatique.
II - ÉTAPE FINALE
- Reposer la protection (22) .
- Reposer l'insonorisant (23) .
- Basculer la moquette vers l'avant.
- Reposer :
- l'écran thermique en partie avant,
- la vis (24) .
- Reposer les vis (25) du silent-bloc.
- Reposer les écrous (26) de la bride d'échappement.
- Serrer au couple les écrous de la bride d'échappement (21 N.m).
- Reposer la sonde à oxygène (27) .
- Serrer au couple la sonde à oxygène (45 N.m).
- Brancher le connecteur (28) .
- Reposer les deux sièges avant (voir MR 365 Carrosserie, 75A Armatures et glissières de sièges avant, Siège avant complet : Dépose - Repose).
- Reposer :
- la console centrale,
- les vis de la console centrale.
- Brancher les connecteurs des sièges chauffants (si le véhicule en est équipé).
- Clipper la garniture d'encadrement de frein à main.
- Brancher le connecteur (29) .

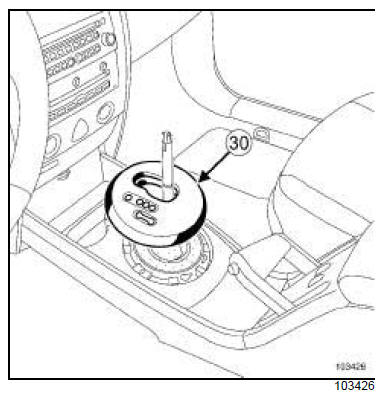

- Clipper l'enjoliveur de console (30) .
- Reposer le pommeau de levier du boîtier de commande (31) en le descendant.
- Monter la pièce.
- Tourner d'un quart de tour la pièce.
- Reposer le cache d'accès à la prise diagnostic.
- Reposer :
- le câble de commande de l'arrêt de gaine (32) sur le support du connecteur modulaire,
- la rotule du câble de contacteur multifonction (33) .
- Reposer la batterie (voir 80A, Batterie, Batterie : Dépose - Repose).
- Reposer les caches moteur.
