RTA Renault Scenic 2: M9R, et sans lampes decharge, et phase documentaire 1
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Déposer :
- la goulotte de remplissage du bocal de lave-vitre lors d'une intervention sur le projecteur halogène droit,
- la batterie (voir 80A, Batterie, Batterie : Dépose - Repose) lors d'une intervention sur le projecteur halogène gauche.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
1 - Lampes d'indicateur de direction :
- Déposer :
- la douille (1) équipée de la lampe en la tournant d'un quart de tour dans le sens antihoraire.
- la lampe de la douille.
- Pour remplacer une lampe d'indicateur de direction, utiliser une lampe PY21W homologuée.
2 - Lampes de feux de position :
- Déposer :
- la douille (2) équipée de la lampe en la tournant d'un quart de tour dans le sens horaire.
- la lampe de la douille.
- Pour remplacer une lampe de feux de position, utiliser une lampe W5W homologuée.
3 - Lampes de feux de routes :
- Déclipper en (3) le conduit d'air antibruit (4) .
- Déposer le conduit d'air antibruit.
- Déposer le cache étanche (5) .
- Tourner la douille d'un quart de tour dans le sens antihoraire.
- Débrancher la lampe.
- Déposer la lampe.
- Pour remplacer une lampe de feux de route, utiliser une lampe H7 homologuée.
4 - Lampes de feux de croisement :
- Déposer le cache étanche (6) .

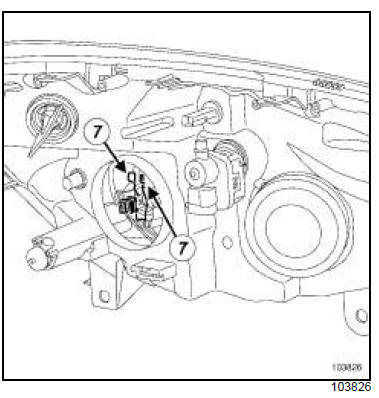

- Déverrouiller l'agrafe en (7) .
- Débrancher la lampe.
- Déposer la lampe.
- Pour remplacer une lampe de feux de croisement, utiliser une lampe H1 homologuée.
REPOSE
ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
1 - Lampes d'indicateur de direction :
- Reposer :
- la lampe sur la douille,
- la douille en la tournant d'un quart de tour dans le sens horaire.
2 - Lampes de feux de position :
- Reposer :
- la lampe sur la douille,
- la douille en la tournant d'un quart de tour dans le sens horaire.
3 - Lampes de feux de routes :
- Reposer la lampe.
- brancher la lampe.
- Reposer :
- le cache étanche,
- le conduit d'air antibruit.
4 - lampes de feux de croisement :
- Reposer la lampe.
- Verrouiller l'agrafe.
- Brancher la lampe.
- Reposer le cache étanche.
ÉTAPE FINALE
- Reposer :
- la goulotte de remplissage du bocal de lave-vitre lors d'une intervention sur le projecteur halogène droit,
- la batterie (voir 80A, Batterie, Batterie : Dépose - Repose) lors d'une intervention sur le projecteur halogène gauche.
