Notice d'utilisation Renault Scenic 2: Version 7 places
Sièges arrière de deuxième rangée
Pour rabattre un siège latéral
- Abaissez l’appui-tête ;
- tirez la manette 1 et rabattez le dossier, assurez-vous du bon verrouillage du dossier ;
- de l’arrière, tirez sur la sangle 2 et levez le siège jusqu’à la verticale ;
- depuis la porte arrière, tirez la poignée 3 et levez le siège jusqu’à la verticale.
Pour remettre un siège latéral en place
- Abaissez le siège en le plaquant au sol, assurez-vous de son bon verrouillage ;
- tirez la poignée 1 et relevez le dossier, assurez-vous de son bon verrouillage.
Lors des manoeuvres des sièges arrière de deuxième rangée, assurez-vous que rien ne vienne gêner les ancrages (partie du corps, animal, gravier, chiffon, jouets…). |
Pour des raisons de sécurité, effectuez ces manipulations véhicule à l’arrêt. |
Sièges arrière de deuxième rangée (suite)
Pour retirer un siège latéral
- Déclippez le pêne de ceinture du siège ;
- rabattez le siège ;
- attrapez la commande 4 puis soulevez le siège vers le haut.
Pour installer un siège latéral
- Engagez les pieds 5 dans leurs ancrages : ils se verrouillent automatiquement ;
- rabattez le siège en le plaquant au sol, et assurez-vous de son bon verrouillage ;
- tirez la poignée 1 et relevez le dossier puis assurez-vous du bon verrouillage.
Lors des manoeuvres des sièges arrière de deuxième rangée, assurez-vous que rien ne vienne gêner les ancrages (partie du corps, animal, gravier, chiffon, jouets…). |
Pour des raisons de sécurité, effectuez ces manipulations véhicule à l’arrêt. |
Sièges arrière de deuxième rangée (suite)
Pour rabattre le siège central
- Abaissez l’appui-tête ;
- retirez les pênes de ceinture, puis rangez-la dans son logement ;
- rabattez le dossier, assurez-vous de son bon verrouillage ;
- tirez sur la sangle 7 et levez le siège jusqu’à la verticale, assurez-vous de son bon verrouillage.
Pour remettre le siège central en place
- Déverrouillez le loquet 9 et plaquez le siège au sol, assurez-vous de son bon verrouillage ;
- tirez la poignée 6 et relevez le dossier, assurez-vous de son bon verrouillage ;
- montez l’appui-tête.
Pour des raisons de sécurité, effectuez ces manipulations véhicule à l’arrêt. |
Pour retirer le siège central
Siège rabattu :
- déverrouillez le loquet 9 ;
- attrapez la commande 8 puis soulevez le siège vers le haut.
Pour installer le siège central
- Engagez les pieds 10 dans leurs ancrages : ils se verrouillent automatiquement ;
- rabattez le siège et assurez-vous de son bon verrouillage ;
- tirez la poignée 6 et relevez le dossier puis assurez-vous du bon verrouillage.
Lors des manoeuvres des sièges arrière de deuxième rangée, assurez-vous que rien ne vienne gêner les ancrages (partie du corps, animal, gravier, chiffon, jouets…). |
Pendant la manipulation des sièges arrière de troisième rangée :
Pour des raisons de sécurité, effectuez ces manipulations véhicule à l’arrêt. |
Sièges arrière de troisième rangée
Pour rabattre un siège

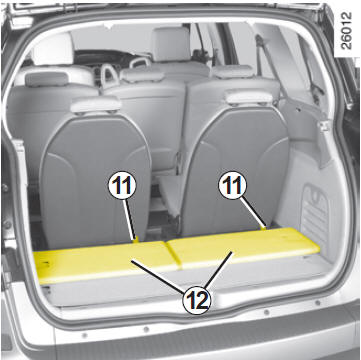

- Depuis le coffre, pliez puis déposez le tapis de coffre 12 ;
- abaissez l’appui-tête ;
- déclippez les boucles de ceinture ;
- tirez sur la sangle 11 ;
- appuyez sur le dossier (zones A) du siège pour le verrouiller et assurezvous de son bon verrouillage ;
- rabattez les pênes de la ceinture puis reposez le tapis.
Nota : les crochets 13 servent à maintenir les boucles de ceintures.
Pour déplier un siège
- Depuis le coffre, retirez le cache bagages, pliez puis déposez le tapis de coffre. Vérifiez que les témoins verts 14 et 15 ne sont pas visibles, sinon appuyez dessus pour les escamoter ;
- tirez sur la sangle 11, verrouillez le siège en tirant sur le haut de son dossier et assurez-vous de son bon verrouillage. Vérifiez que les témoins verts 14 (et/ou 15) sont maintenant visibles, assurez-vous du bon verrouillage du siège ;
- montez l’appui-tête ;
- clippez les boucles de ceinture dans les pênes correspondant.
Accès aux sièges arrière de troisième rangée
- Depuis les portes arrière, avancez au maximum le siège arrière de deuxième rangée ;
- abaissez l’appui-tête du siège ;
- rabattez le siège ;
- installez-vous sur le siège arrière de troisième rangée ;
- tirez sur le siège arrière de deuxième rangée pour le remettre en position tablette ;
- relevez le dossier du siège.
L’étiquette située au dos des sièges vous le rappelle.
Restriction d’utilisation
Il est interdit de rouler avec un dossier ou un siège rabattu en siège arrière de deuxième rangée alors qu’un passager occupe le siège arrière de troisième rangée.
Version 5 places
Pour rabattre un siège
Abaissez l’appui-tête.
Mettre le siège en position tablette.
Reculez le
siège en butée.
Actionnez la palette 1 et relevez le siège vers l’avant
jusqu ...
