Notice d'utilisation Renault Scenic 2: Version 5 places

Version 5 places

Pour rabattre un siège

Abaissez l’appui-tête.

Mettre le siège en position tablette.

Reculez le siège en butée.

Actionnez la palette 1 et relevez le siège vers l’avant jusqu’à son verrouillage en position verticale.

Nota : si le siège ne se relève pas, avancez-le d’un cran puis actionnez de nouveau la palette 1 pour relever le siège.

Version 5 places

Pour remettre un siège en place
Actionnez la commande 2 pour déverrouiller le siège de la position verticale, puis l’abaisser jusqu’à environ dix centimètres du sol et lâchez-le.

Le siège se positionne de lui-même par son poids.

Pour retirer un siège

Abaissez l’appui-tête.

Déclippez le ou les pênes de la ceinture du siège.

Rabattez le dossier du siège.

Reculez le siège en butée.

Actionnez la palette 1 et relevez le siège jusqu’à son verrouillage en position verticale.

Nota : si le siège ne se relève pas, avancez-le d’un cran puis actionnez de nouveau la palette 1 pour relever le siège.

Déverrouillez les loquets 3 et 4.

Maintenez le siège puis soulevez-le vers le haut en vous aidant de la poignée 5 située sur l’arrière du siège.

Lors des manoeuvres des sièges arrière, assurez-vous de la propreté des ancrages (ils doivent être exempts de graviers, chiffon, jouets, etc.).

Version 5 places

Pour installer un siège

Avant d’installer un siège, vérifiez que la barre 7 est en contact avec la butée 8.

Sinon, appuyez sur la commande 9 et faites coulisser la barre 7 jusqu’à la butée 8.

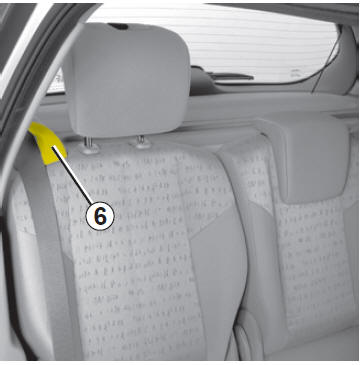

Lors de l’installation des sièges latéraux, assurez-vous que le passage de sangle de ceinture 6 est situé du côté porte.

Version 5 places

Engagez les pieds 11 dans leur ancrage : ils se verrouillent automatiquement.

Assurez-vous de leur bon verrouillage.

Déverrouillez le loquet 10, puis abaissez le siège jusqu’à environ dix centimètres du sol et lâchez-le : le siège se positionne de lui-même par son poids.

Assurez-vous de son bon verrouillage.

Version 5 places

Pour des raisons de sécurité, effectuez ces manipulations véhicule à l’arrê

Version 5 places

Recentrage des sièges arrière latéraux (version châssis normal)

Suivant véhicule, vous avez la possibilité de les décaler vers l’intérieur pour procurer plus de place aux passagers.

Pour cela, il suffit d’utiliser les points d’ancrage B et les deux sièges latéraux.

Installez les sièges comme expliqué précédemment.

Dans cet aménagement, les sièges peuvent reculer plus loin (suivant véhicule).

Pour revenir en configuration à trois places, utilisez les points d’ancrage A pour les sièges latéraux et C pour le siège central.

N’oubliez pas de remettre les pênes des ceintures arrière dans les boîtiers correspondant sur chacun des sièges.

Pour des raisons de sécurité, effectuez ces manipulations véhicule à l’arrêt.
