RTA Renault Scenic 2: Tableau de commande : Dépose - Repose
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
RADIO NO 02 ou RADIO NO 03 ou RADIO NO 04 ou RADIO NO 05 ou RADIO NO 06 ou RADIO NO 07 ou RADIO NO 08 ou RADIO NO 09
- Déposer l'autoradio (voir Autoradio : Dépose - Repose) (MR 370, 86A, Radio).
VEHICULE SANS RADIO
- Déposer le vide-poches.
- Déposer la façade centrale (voir Façade centrale : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs).
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer les vis (1) du tableau de commande de climatisation.
- Incliner le tableau de commande de chauffage.
- Extraire le tableau de commande en l'inclinant.
CONDITIONNEMENT AIR ou CHAUFFAGE ORDINAIRE
- Débrancher le connecteur (2) du tableau de commande de chauffage.

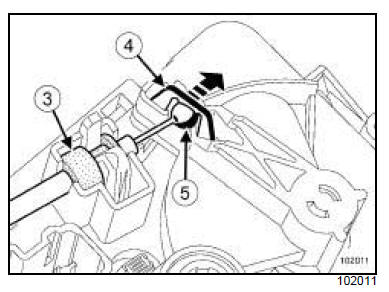

- Dégrafer les câbles du tableau de commande de
chauffage :
- déboîter le câble (3) ,
- écarter la patte (4) ,
- extraire la rotule (5) .
CONDT D'AIR REGULE
- Débrancher les connecteurs du tableau de commande de chauffage.
- Déposer le tableau de commande de chauffage.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer le tableau de commande de chauffage.
CONDT D'AIR REGULE
- Brancher les connecteurs du tableau de commande de chauffage.
CONDITIONNEMENT AIR ou CHAUFFAGE ORDINAIRE
- Reposer les câbles du tableau de commande de
chauffage :
- écarter la patte,
- mettre en place la rotule,
- emboîter le câble.
Le câble de commande de distribution est de couleur blanche.
Le câble de commande de mixage est de couleur grise.
Les câbles de commande du tableau de commande de chauffage ne nécessitent pas de réglage.
- Brancher le connecteur du tableau de commande de chauffage.
- Mettre en place le tableau de commande en l'inclinant.
- Reposer les vis du tableau de commande de climatisation.
II - ÉTAPE FINALE
- Reposer la façade centrale (voir Façade centrale : Dépose - Repose) (MR 371, 57A, Accessoires intérieurs)
VEHICULE SANS RADIO
- Reposer le vide-poches.
RADIO NO 02 ou RADIO NO 03 ou RADIO NO 04 ou RADIO NO 05 ou RADIO NO 06 ou RADIO NO 07 ou RADIO NO 08 ou RADIO NO 09
- Reposer l'autoradio (voir Autoradio : Dépose - Repose) (MR 370, 86A, Radio).
