Notice d'utilisation Renault Scenic 2: Lunette arrière ouvrante
Pour ouvrir
Pressez le bouton 1.

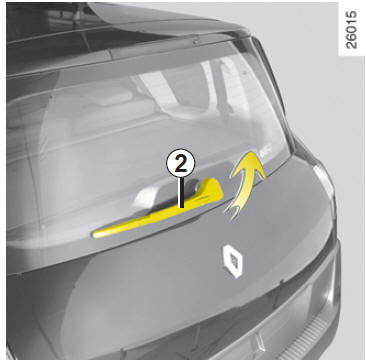

Levez la lunette arrière par la base du balai d’essuie-vitre 2.
Tirez sur la poignée 3 pour accéder au coffre.
Restriction d’utilisation
Il n’est pas possible d’ouvrir à la fois la porte de coffre arrière et la lunette arrière (interdiction électronique).
Pour fermer
Prenez la base du balai d’essuie-vitre 2 et rabattez la lunette arrière jusqu’au verrouillage
| Rouler lunette arrière ouverte peut incommoder les passagers à cause des remontées possibles de gaz d’échappement. Cette utilisation doit être réservée, pour de courtes distances, au transport d’objets encombrants sans avoir à ouvrir le hayon. Dans ce cas, fermez les autres vitres et le toit ouvrant et faites fonctionner la ventilation en position moyenne ou maximale, ceci dans le but d’empêcher les gaz d’échappement de pénétrer dans l’habitacle. |
Coffre à bagages
Pour ouvrir
Pressez le bouton 1 et soulevez la porte du coffre.
Nota : la porte de
coffre dispose de deux niveaux d’ouverture. Au premier niveau, il est
possible d’agrandir l’ouver ...
Tablette arrière
Tablette arrière
Pour la déposer, décrochez les deux cordons de rappel 1.
Rabattez la
partie A sur la tablette B puis tirez vers vous.
Pour la reposer, procédez
dans le sens inverse ...
