RTA Renault Scenic 2: Support d'étrier de frein arrière : Dépose - Repose
|
Outillage spécialisé indispensable |

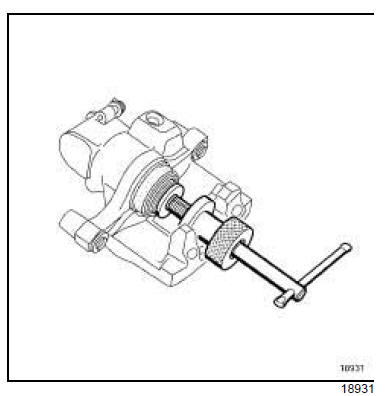

| Fre. 1190-01 Repousse piston d'étrier de frein. |
|
Couples de serrage
|
| vis de fixation du support d'étrier 105 Nm |
| vis de colonnettes 36 N.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débloquer le frein de parking (voir Présentation) .
- Réposer la roue arrière (voir 35A, Roues et pneumatiques, Roue : Dépose - Repose)

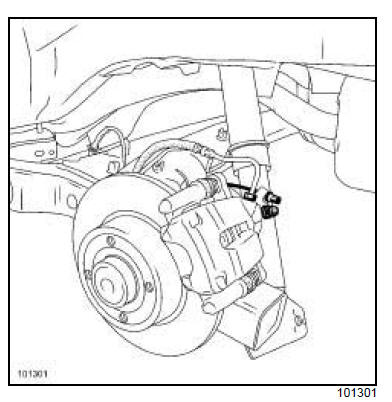

- Dégrafer le câble de frein de parking.
- Mémoriser le cheminement du câble de frein de parking pour la repose.
- Déposer :
- les vis de colonnettes,
- l'étrier.
- Suspendre l'étrier.
- Déposer :
- les plaquettes,
- les vis de fixation de support d'étrier,
- le support d'étrier.
- Vérifier l'état des éléments de freinage (remplacer les pièces défectueuses), (voir 30A, Généralités, Frein : Caractéristiques)

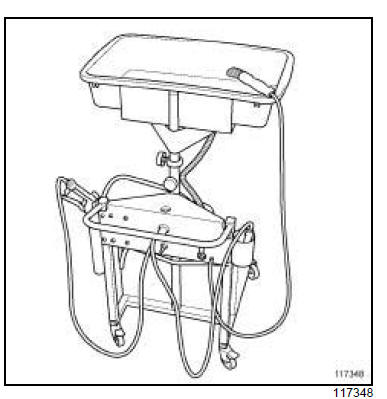

- Nettoyer l'étrier et le support d'étrier à l'aide de la fontaine de nettoyage.
REPOSE
- Reposer :
- le support d'étrier,
- les vis de fixation du support d'étrier.
- Serrer au couple les vis de fixation du support d'étrier (105 Nm).
- Repousser le piston d'étrier à l'aide de l'outil (Fre.1190-01) jusqu'à ce qu'il soit au fond de son alésage.
- Reposer :
- les plaquettes de frein,
- l'étrier,
- les vis de colonnettes.
- Serrer au couple les vis de colonnettes (36 N.m).
- Reposer les câbles de frein de parking.
- Vérifier que l'arrêt de câble du frein de parking soit correctement engagé dans son logement.
- Actionner plusieurs fois la commande de frein de parking pour activer la fonction serrage et desserrage ainsi que pour activer le rattrapage automatique de jeu des étriers.
- Reposer la roue (voir 35A, Roues et pneumatiques, Roue : Dépose - Repose)
