RTA Renault Scenic 2: Recirculation des gaz d'échappement : Liste et localisation des éléments
K9K, et 732

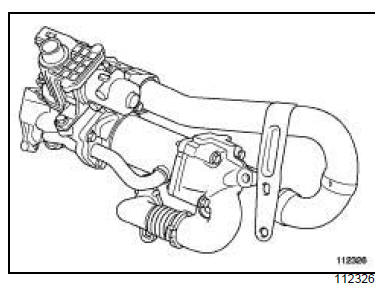

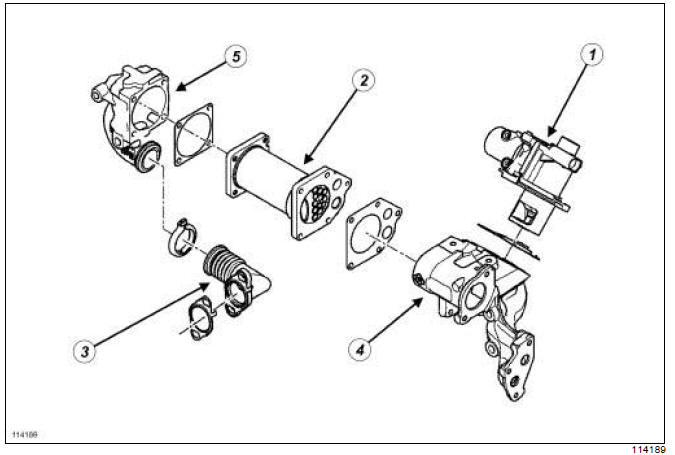

- Electrovanne de recirculation des gaz d'échappement
- Refroidisseur des gaz d'échappement
- Tuyau rigide de recirculation des gaz d'échappement
- Support de refroidisseur côté volant moteur
- Support de refroidisseur côté distribution
Recirculation des gaz
d'échappement : Schéma
fonctionnel
F9Q, et 803 ou 804 ou 816 ou 818
SCHÉMA DE PRINCIPE
Moteur
Refroidisseur des gaz d'échappement
Boîtier de recirculation des gaz
d'échappement
Collecteur d'a ...
D'autres materiaux:
F9Q
Couples de serrage
sonde de niveau d'huile 25 N.m
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes
(voir Véhicule : Remorquage et levage)
( ...
Treuil de roue de secours :
Dépose - Repose
Couples de serrage
vis de treuil de roue de
secours
21 N.m
ATTENTION
Prendre garde à ne pas introduire l'outil entre le
mécanisme de déverrouillage et la tête de vis.
Risque de destruction du mécanisme du treui ...
Circuit d'alimentation en
gazole
K9K, et 722 ou 724 ou 728
Schéma fonctionnel du circuit d'alimentation en gazole
Le circuit se compose :
d'une jauge (1) ,
d'une pompe d'amorçage (2) ,
d'un filtre à carburant (3) qui peut être équipé d'un
capteur de détection d'eau,
...
