RTA Renault Scenic 2: Radio : Liste et localisation des éléments
RADIO NO 02 ou RADIO NO 03 ou RADIO NO 04 ou RADIO NO 05 ou RADIO NO 06 ou RADIO NO 07 ou RADIO NO 08 ou RADIO NO 09
I - LISTE DES ÉLÉMENTS
L'équipement radio se compose :
RADIO NO 02 ou RADIO NO 07 - SANS AIDE NAVIGATION, et RADIO NO 03
- d'un autoradio,
- d'une antenne radio,
- de tweeters,
- de haut-parleurs avant,
- de haut-parleurs arrière,
- d'un afficheur,
- d'un satellite de commande radio.
Pour déposer le satellite de commande radio (voir 86A, Radio, Satellite de commande radio : Dépose - Repose)
SANS AIDE NAVIGATION, et RADIO NO 04
- d'un autoradio,
- d'un ampli-tuner,
- d'une antenne radio,
- de tweeters,
- de haut-parleurs avant,
- de haut-parleurs arrière,
- d'un afficheur,
- d'un satellite de commande radio.
Pour déposer le satellite de commande radio (voir 86A, Radio, Satellite de commande radio : Dépose - Repose)
RADIO NO 05 ou RADIO NO 08
- d'un autoradio,
- d'une antenne radio,
- de tweeters,
- de haut-parleurs avant,
- de haut-parleurs arrière,
- d'un changeur de CD,
- d'un afficheur,
- d'un satellite de commande radio.
Pour déposer le satellite de commande radio (voir 86A, Radio, Satellite de commande radio : Dépose - Repose)
AIDE NAVIG NIVEAU 1 - SANS AIDE NAVIGATION, et RADIO NO 06
- d'un autoradio,
- d'une antenne radio,
- de tweeters,
- de haut-parleurs avant,
- de haut-parleurs arrière,
- d'un changeur de CD,
- d'un afficheur,
- d'un satellite de commande radio.
Pour déposer le satellite de commande radio (voir 86A, Radio, Satellite de commande radio : Dépose - Repose)
RADIO NO 09
- d'un ampli-tuner,
- d'une antenne radio,
- de tweeters,
- de haut-parleurs avant,
- de haut-parleurs arrière,
- d'un satellite de commande radio.
Pour déposer le satellite de commande radio (voir 86A, Radio, Satellite de commande radio : Dépose - Repose).
Cet équipement se compose aussi :
- d'une radionavigation (voir 83C, Système télématique embarqué, Navigation : Liste et localisation des éléments).
II - LOCALISATION DES ÉLÉMENTS
RADIO NO 02 ou RADIO NO 07 - SANS AIDE NAVIGATION, et RADIO NO 03

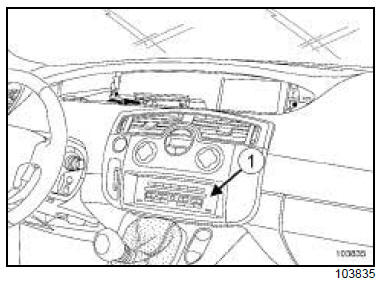

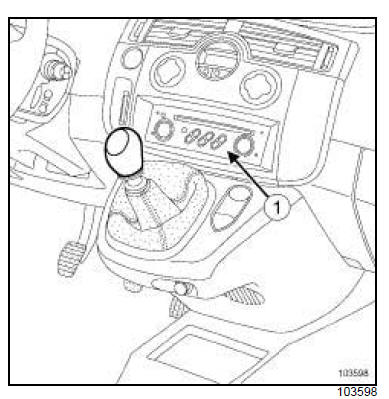

Autoradio (1)

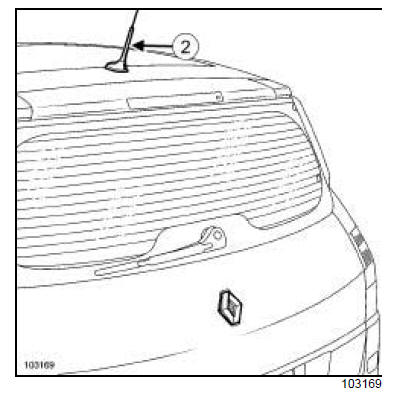

Antenne radio (2)

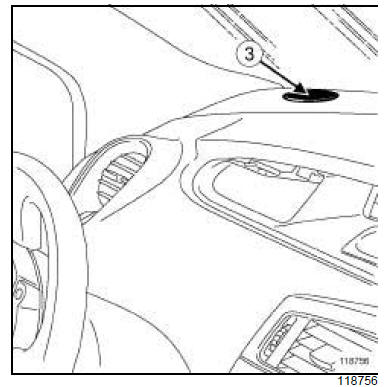

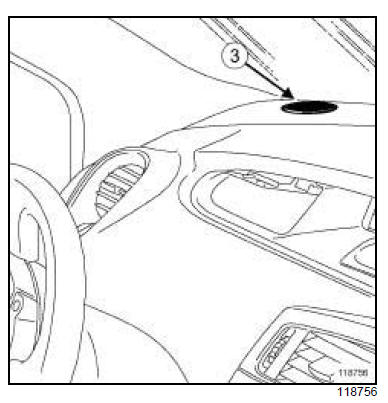

Tweeter (3)

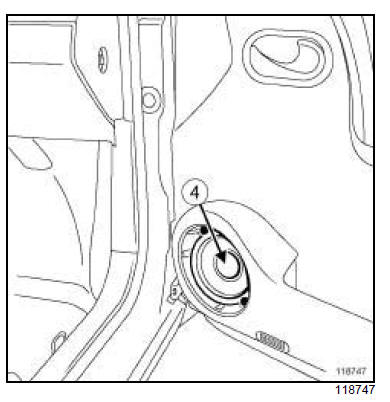

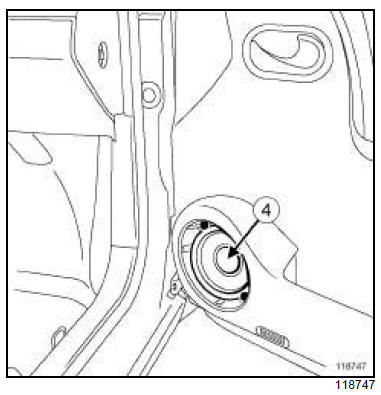

Haut-parleurs avant (4)

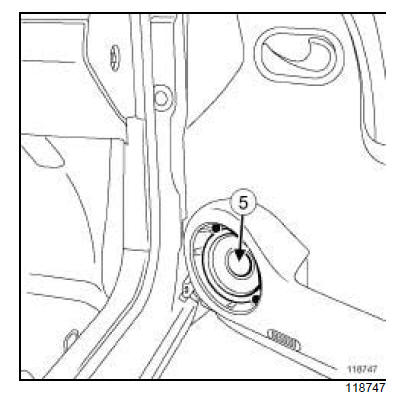

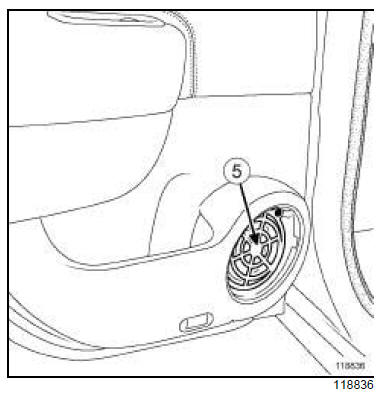

Haut-parleurs arrière (5)

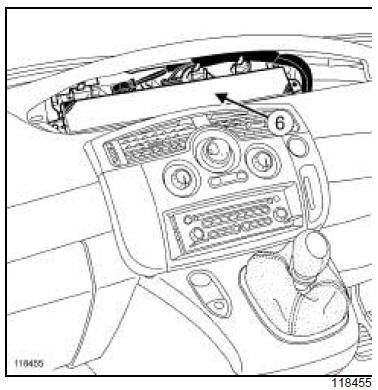

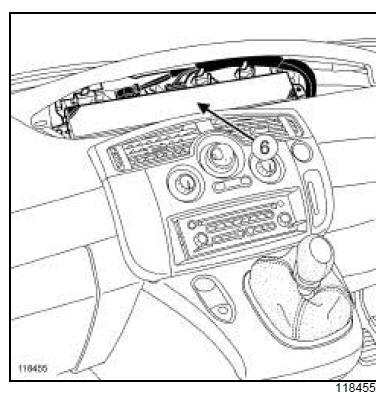

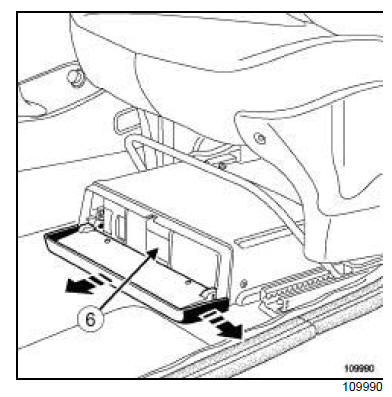

Afficheur (6)

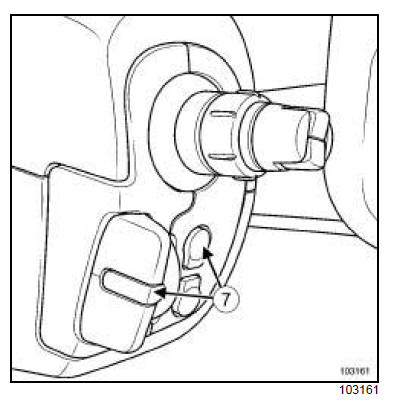

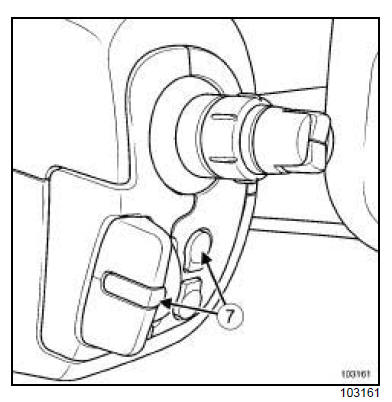

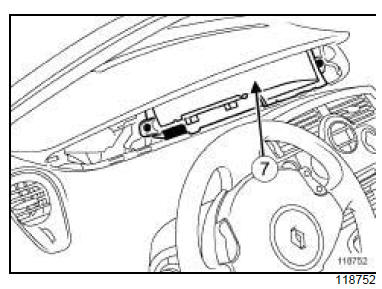

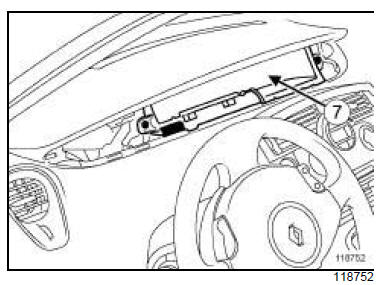

Satellite de commande radio (7)
Pour déposer le satellite de commande radio (voir 86A, Radio, Satellite de commande radio : Dépose - Repose)
SANS AIDE NAVIGATION, et RADIO NO 04

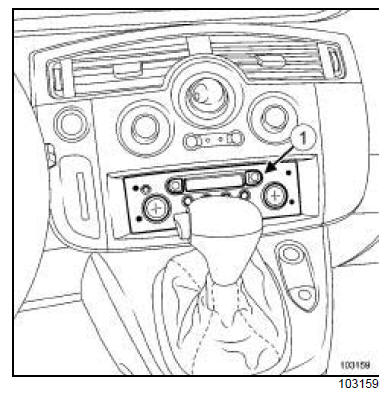

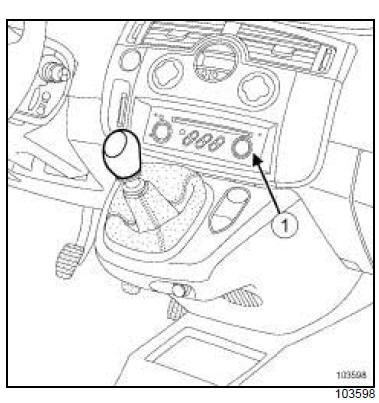

Autoradio (1)
CHASSIS STANDARD

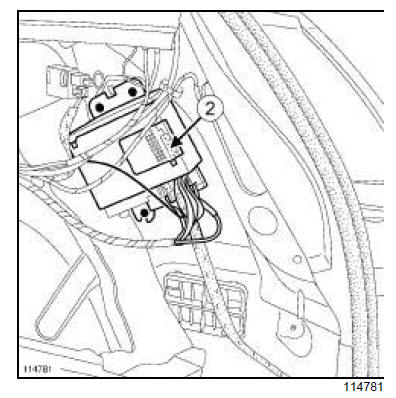

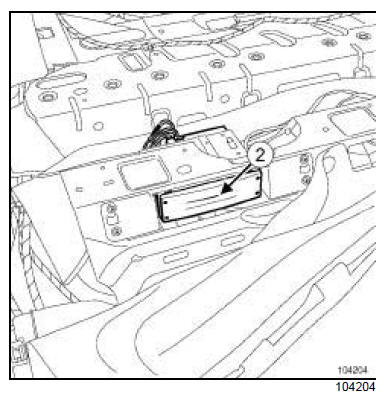

Ampli-tuner (2)
l'ampli-tuner se situe sous le siège arrière droit.
CHASSIS LONG
Ampli-tuner (2)
L'ampli-tuner se situe derrière la garniture arrière droite de passage de roue.

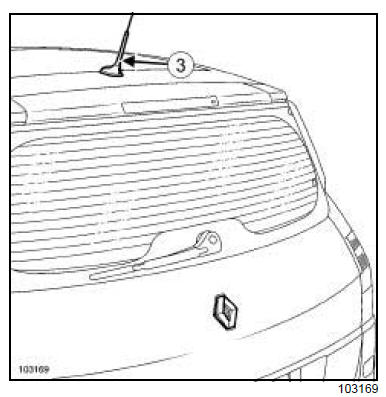

Antenne radio (3)
Tweeter (4)

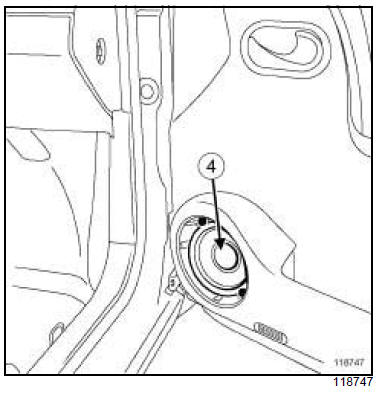

Haut-parleur avant (5)
Afficheur (6)

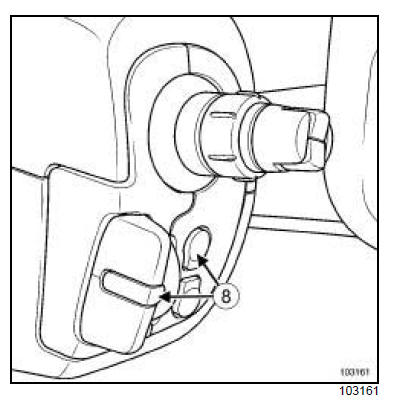

Satellite de commande radio (7)
Pour déposer le satellite de commande radio (voir 86A, Radio, Satellite de commande radio : Dépose - Repose)
RADIO NO 05 ou RADIO NO 08
Autoradio (1)

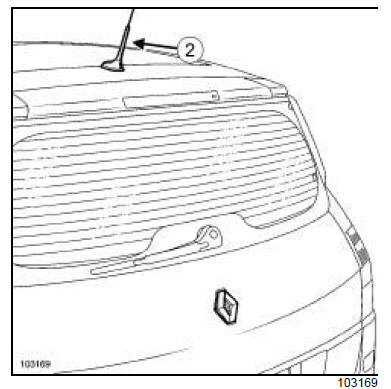

Antenne radio (2)

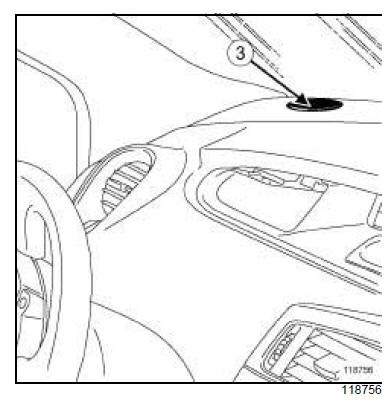

Tweeter (3)

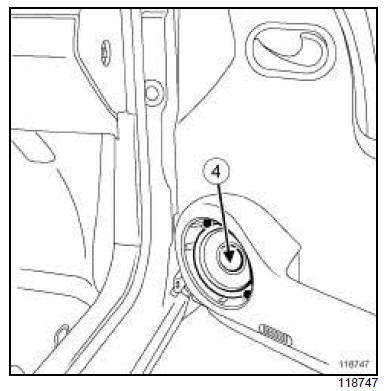

Haut-parleur avant (4)

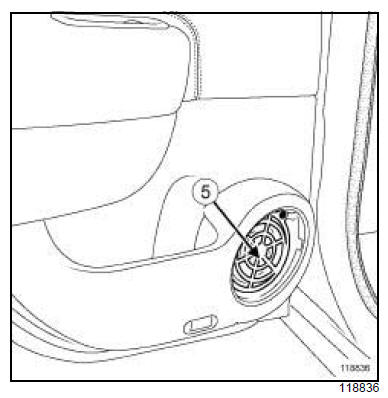

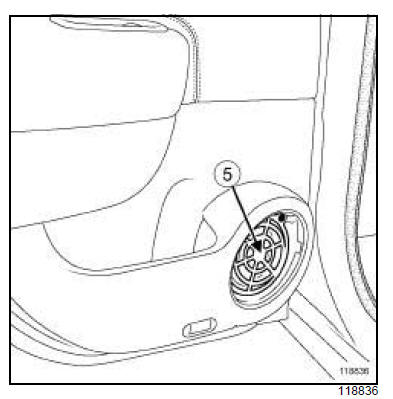

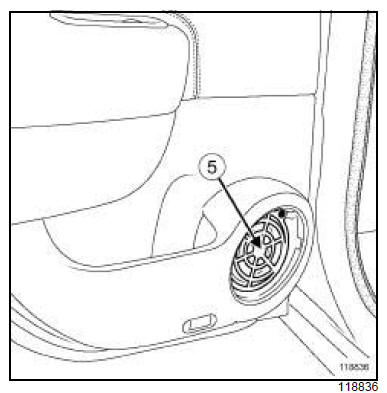

Haut-parleur arrière (5)

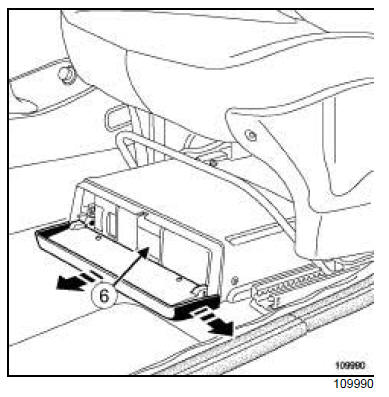

Changeur de CD (6)
Le changeur de CD est situé sous le siège avant gauche.
Afficheur (7)

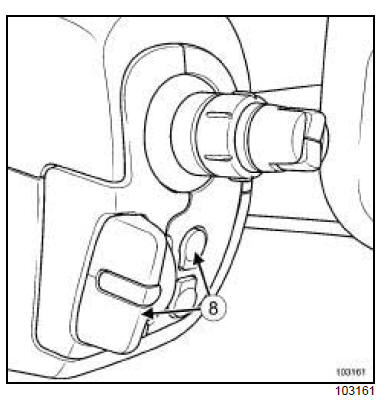

Satellite de commande radio (8)
Pour déposer le satellite de commande radio (voir 86A, Radio, Satellite de commande radio : Dépose - Repose)
SANS AIDE NAVIGATION, et RADIO NO 06 - AIDE NAVIG NIVEAU 1
Autoradio (1)

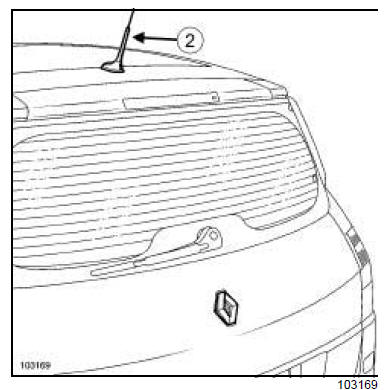

Antenne radio (2)

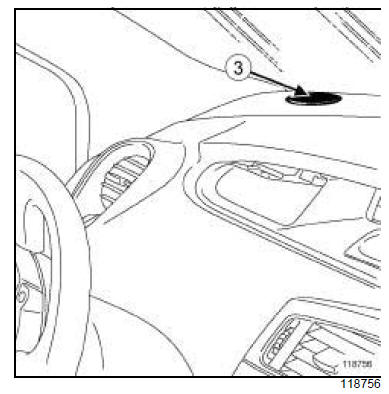

Tweeter (3)
Haut-parleurs avant (4)
Haut-parleur arrière (5)
Changeur de CD
Le changeur de CD est situé sous le siège avant gauche.
Afficheur (7)
Satellite de commande radio (8)
Pour déposer le satellite de commande radio (voir 86A, Radio, Satellite de commande radio : Dépose - Repose)
RADIO NO 09
Ampli-tuner (1)

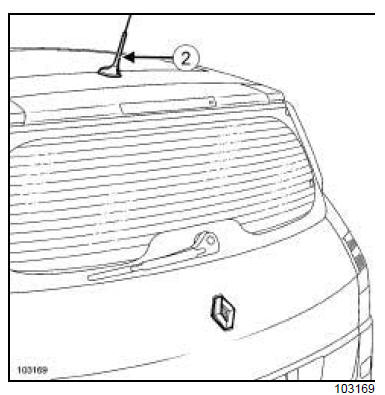

Antenne radio (2)
Tweeter (3)

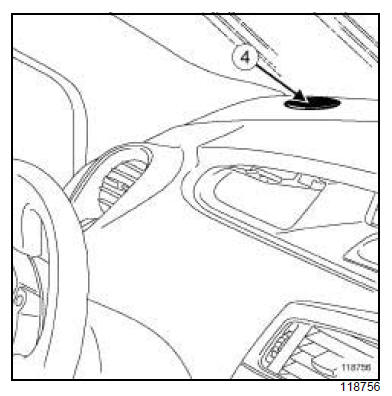

Haut-parleur avant (4)
Haut-parleurs arrière (5)
Satellite de commande radio (6)
Pour déposer le satellite de commande radio (voir 86A, Radio, Satellite de commande radio : Dépose - Repose).
