RTA Renault Scenic 2: Pression de carburant : Contrôle

RTA Renault Scenic 2 / Moteur et périphériques / Alimentation carburant / Pression de carburant : Contrôle

F4R, et 770 ou 771 ou 776 - K4M - K4J

Outillage spécialisé indispensable
Mot. 1311-01 Manomètres et raccords de prise de pression d'essence.
Mot. 1311-08 Raccord pour prise de pression de carburant.



IMPORTANT Lors de cette opération, il est impératif de :
  • ne pas fumer et ne pas approcher d'objet incandescent près de l'aire de travail,
  • faire attention aux projections de carburant en débranchant le raccord.



IMPORTANT Mettre des lunettes munies de coques latérales pendant l'opération.



IMPORTANT Mettre des gants en latex pendant l'opération.

F4R, et 770 ou 771 ou 776 - K4J

Pression de carburant : Contrôle

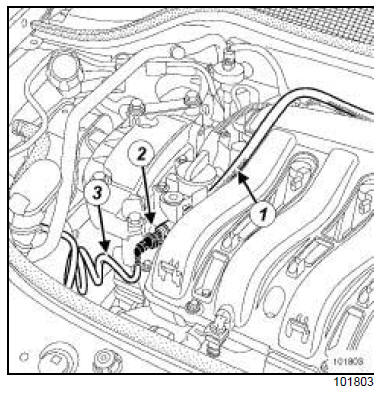

  • le tuyau (1) équipé du manomètre contenu dans la valise de contrôle (Mot. 1311-01) , avec le raccord en " T " de l'outil (Mot. 1311-08) (2) ,
  • le raccord en " T " sur la rampe,
  • le conduit d'arrivée d'essence (3) sur le raccord en " T " .

K4M

Pression de carburant : Contrôle

  • le tuyau (1) équipé du manomètre contenu dans la valise de contrôle, avec le raccord en " T " de l'outil (2) ,
  • le raccord en " T " sur la rampe,
  • le conduit d'arrivée d'essence (3) sur le raccord en " T " .



  • La pression doit être constante (3,5 bar +- 0,06).
  • Quelques secondes peuvent être nécessaires pour relever une pression correcte dans la rampe d'injection.
