RTA Renault Scenic 2: Raccord de sortie de détendeur GPL : Dépose - Repose
K4M, et 764 ou 788
|
Couples de serrage
|
| vis du raccord de sortie détendeur GPL 2,5 N.m |
DÉPOSE
- Lire impérativement les précautions pour la réparation (voir 17C, Injection GPL, Injection GPL : Précautions pour la réparation)
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370 , 80A, Batterie).

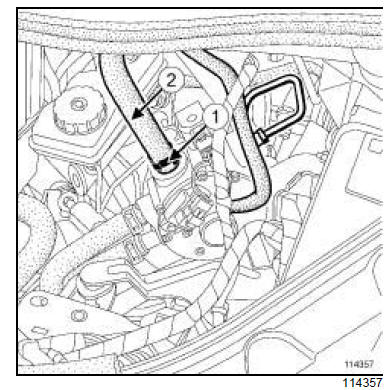

- Déposer le collier (1) du tuyau de sortie de GPL (2) .
- Débrancher le tuyau détendeur - rampe d'injection GPL coté bloc détendeur (2) .
- Déposer :

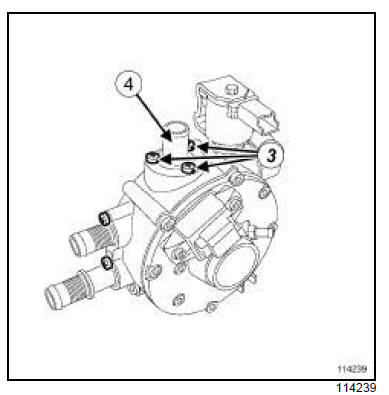

- les vis (3) du raccord de sortie de détendeur GPL,
- le raccord de sortie de détendeur GPL (4) .
REPOSE
- Reposer le raccord de sortie de détendeur GPL.
- Serrer au couple les vis du raccord de sortie détendeur GPL (2,5 N.m) (3) .
- Remplacer systématiquement le collier du tuyau détendeur - rampe d'injection GPL (1)
- Rebrancher le tuyau détendeur - rampe d'injection GPL (2)
- Reposer le collier du tuyau détendeur - rampe d'injection GPL (1) .
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370 , 80A, Batterie).
- Effectuer un contrôle d'étanchéité sur le raccord entre le tuyau détendeur - rampe d'injection GPL et bloc détendeur avec du détecteur de fuite (voir Véhicule : Pièces et ingrédients pour la réparation) (MR370, 04B, Ingrédients-Produits):
- démarrer le moteur, le faire fonctionner en mode "gaz",
- appliquer sur le raccord du détecteur de fuite et vérifier l'absence de fuite,
- attendre 5 minutes,
- vérifier l'absence de fuite sur le raccord.
