RTA Renault Scenic 2: Réservoir GPL : Vidange
K4M, et 764 ou 788
Outillage spécialisé indispensable |
Ms. 1826 Aimant pour ouverture manuelle de l'électrovanne du réservoir GPL / GNC |
Matériel indispensable |
torchère AEM GPL |
Couples de serrage
|
vis de la bobine de l'électrovanne de réservoir GPL 5 N.m |
écrou du tuyau d'alimentation GPL sur la polyvanne 18 N.m |
vis du capot de protection de la polyvanne de réservoir GPL 2 N.m |
VIDANGE
I - ÉTAPE DE PRÉPARATION À LA VIDANGE
- Lire impérativement les précautions pour la réparation (voir 17C, Injection GPL, Injection GPL : Précautions pour la réparation)
- Mettre le véhicule à l'extérieur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370 , 80A, Batterie).
- Déposer :

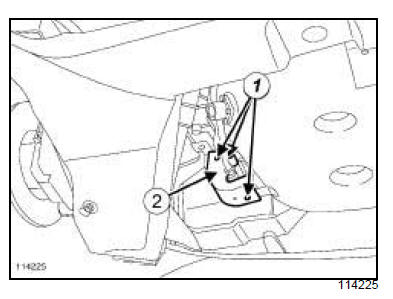

- les vis du capot (1) de la protection de la polyvanne de réservoir GPL,
- le capot de la protection de la polyvanne de réservoir GPL (2) .

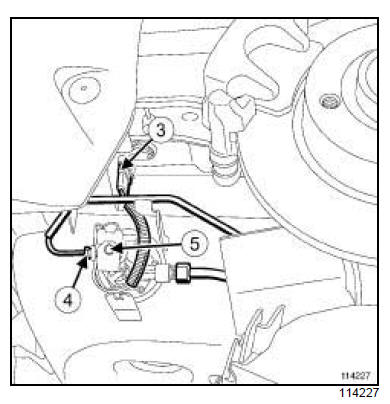

- Débrancher le connecteur (3) de la polyvanne de réservoir GPL.
- Effectuer une vidange du tuyau d'alimentation GPL :
- appliquer sur le raccord (4) du détecteur de fuite (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 370, 04B, Ingrédients-Produits),
- desserrer progressivement l'écrou du tuyau d'alimentation (4) sur la polyvanne de réservoir GPL et laisser le gaz s'échapper complètement.
II - INTERVENTION DE VIDANGE
- Déposer la vis de la bobine de l'électrovanne de réservoir GPL (5) .
- Enlever la bobine de l'électrovanne de réservoir GPL de son emplacement.
- Pour le torchage, utiliser la torchère AEM GPL.
- Positionner la torchère de manière stable sur l'aire de torchage.
- Positionner la bouteille " TWINY " à une distance supérieure à 5 m de la torchère.
- Positionner le réservoir à vider à une distance supérieure à 10 m de la torchère.
- S'assurer que toutes les vannes de tous les circuits soient fermées.
- Pour le raccordement du flexible veilleuse entre la torchère et la bouteille " TWINY " :
- Connecter le raccord rapide sur l'embout de la veilleuse de la torchère.
- Clipper le détendeur sur la bouteille. La vanne doit être fermée.
- Pour le raccordement entre le réservoir et la torchère :
- Connecter le raccord auto-obturant en bout de flexible à l'embout de raccordement de la torchère, vanne fermée.
- Montage de la tuyauterie spéciale sur la sortie du réservoir GPL.
- Connecter le raccord auto-obturant en bout de flexible à l'embout de raccordement de la tuyauterie spéciale.
- Pour le raccordement du circuit azote :
- Positionner la bouteille d'azote à proximité du réservoir GPL.
- Monter le détendeur sur la bouteille d'azote, serrage du raccord du détendeur.
- Connecter le tampon spéciale azote sur l'orifice de remplissage GPL du réservoir, serrage manuel. (veiller à la présence du joint).
- Après vérifications de tous les serrages et de l'étanchéité, l'installation est prête au démarrage.
- Pour l'allumage de la veilleuse (opérateur en tenue) :
- Ouvrir la manette du détendeur de la bouteille " TWINY " .
- Présenter une flamme pour l'allumage de la veilleuse dans l'ouverture prévue sur le cylindre de la torchère.
- S'assurer du bon allumage de la veilleuse.
- Pour l'allumage du brûleur :
- L'opérateur doit se trouver à 10 m minimum de la torchère et doit s'assurer que cette précaution est respectée par tous.
- Procéder à la commande de l'électrovanne du réservoir en mettant l'outil (Ms. 1826) à l'emplacement de la bobine.
- Ouvrir la vanne de débit progressif sur la position 1 (la position maximale est 5).
- Le brûleur démarre.
- Contrôler le passage du gaz liquide au travers du témoin de circulation.
- Ajuster l'ouverture de la vanne de débit progressif en augmentant son ouverture position 2 ou 3 jusqu'à équilibre du flux au travers du témoin de circulation.
- Veiller à ouvrir très progressivement la vanne de débit progressif pour ne pas déclencher le limiteur de débit du réservoir. S'il y a déclenchement du limiteur, fermer la vanne de débit et recommencer l'opération.
- Après équilibrage du débit, ouvrir la bouteille d'azote, régler le détendeur à une pression supérieure de 1 bar à la pression du réservoir (sans toutefois dépasser 7 bar).
- Après extinction de la flamme principale, laisser balayer la torchère à l'azote à 3 bars, vanne de débit complètement ouverte à raison de 1 min par capacité de 10 litres (exemple: pour un réservoir de 60 litres : balayage = 6 min).
- Fermeture de l'électrovanne du réservoir, retirer l'outil (Ms. 1826).
- Arrêt du circuit azote par remise à zéro du détendeur et fermeture du robinet de la bouteille d'azote.
- Arrêt de la veilleuse par fermeture de la manette du détendeur de la bouteille gaz " TWINY " .
- Fermeture de la vanne de débit progressif.
- Déconnecter l'ensemble des raccords.
- Enrouler les flexibles.
- Ranger le matériel.
- Remettre en position la bobine de l'électrovanne.
- Serrer au couple la vis de la bobine de l'électrovanne de réservoir GPL (5 N.m) (5) .
III - ETAPE DE REPOSE APRÈS LA VIDANGE
- Préserrer à la main l'écrou du tuyau d'alimentation GPL (4) sur la polyvanne.
- Serrer au couple l'écrou du tuyau d'alimentation GPL sur la polyvanne (18 N.m) (4) .
- Reposer :
- le capot de protection de la polyvanne GPL (2) .
- les vis (1) du capot de la protection de la polyvanne de réservoir GPL,
- Serrer au couple les vis du capot de protection de la polyvanne de réservoir GPL (2 N.m) et sceller à l'aide d'un marquage indélibile le serrage au couple des vis sur le capot de protection de la polyvanne de réservoir GPL.
- Rebrancher le connecteur (3) de la polyvanne de réservoir.
- Effectuer un contrôle d'étanchéité du raccord (4) entre le tuyau d'alimentation GPL et la polyvanne du réservoir GPL avec du détecteur de fuite (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 370, 04B, Ingrédient-Produit) :
- remplir avec quelques litres de GPL le réservoir,
- démarrer le moteur , le faire fonctionner en mode "gaz",
- appliquer du détecteur de fuite sur le raccord et vérifier l'absence de fuite,
- attendre 5 minutes ,
- vérifier l'absence de fuite sur le raccord,
- faire le plein du réservoir,
- démarrer le moteur , le faire fonctionner en mode "gaz",
- appliquer du détecteur de fuite sur le raccord et vérifier l'absence de fuite,
- attendre 5 minutes,
- vérifier l'absence de fuite sur le raccord.
