RTA Renault Scenic 2: Régulateur - limiteur de vitesse : Liste et localisation des éléments

RTA Renault Scenic 2 / Equipement électrique / Régulateur de vitesse / Régulateur - limiteur de vitesse : Liste et localisation des éléments

REGULATEUR DE VITES.

Equipement électrique

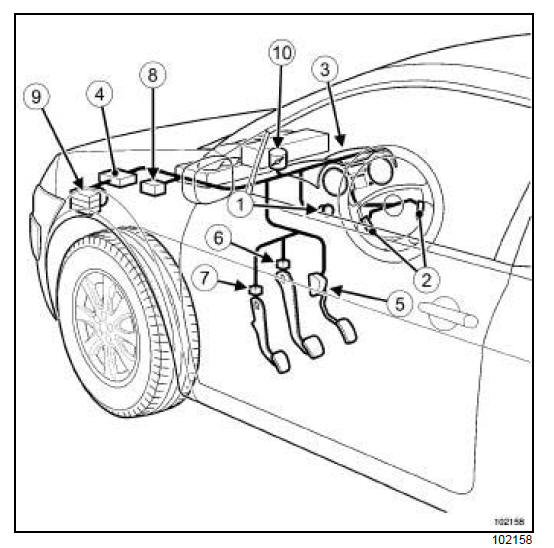

  1. Interrupteur à trois positions (arrêt - régulateur de vitesse - limiteur de vitesse)
  2. Contacteurs au volant
  3. Tableau de bord
  4. Calculateur d'injection
  5. Potentiomètre de position de pédale d'accélérateur
  6. Contacteur de frein (double contact)
  7. Contacteur d'embrayage (début de course)
  8. Calculateur de boîte de vitesses automatique (si le véhicule en est équipé)
  9. Calculateur de système d'antiblocage des roues
  10. Boîtier papillon
