RTA Renault Scenic 2: M9R, et 721

Couples de serrage

écrou du pignon de la pompe haute pression 90 N.m
écrou de la suspension pendulaire gauche 62 N.m
vis inférieures de la façade avant 44 N.m
vis supérieures de la façade avant 21 N.m



IMPORTANT Consulter les consignes de sécurité, de propreté et les préconisations métier avant d'effectuer toute réparation (voir 13B, Injection diesel, Injection diesel : Précautions pour la réparation) .



IMPORTANT Avant toute intervention sur le circuit d'injection, vérifier à l'aide de l'outil de diagnostic :
  • que la rampe ne soit plus sous pression,
  • que la température du carburant ne soit pas élevée.

Il est strictement interdit d'intervenir sur le circuit, moteur tournant.



IMPORTANT Mettre des gants en latex pendant l'opération.



IMPORTANT Mettre des lunettes munies de coques latérales pendant l'opération.



IMPORTANT Lors de cette opération, il est impératif de :
  • ne pas fumer et ne pas approcher d'objet incandescent près de l'aire de travail,
  • faire attention aux projections de carburant en débranchant le raccord.





ATTENTION Il est interdit de démonter l'intérieur de la pompe Haute Pression et des injecteurs.



ATTENTION Pour éviter toute corrosion ou destruction, protéger les zones sensibles à l'écoulement de carburant.



ATTENTION Une fois le circuit de carburant ouvert, il est interdit de souffler de l'air comprimé sous peine d'introduire des impuretés. N'utiliser que des lingettes de nettoyage.

DÉPOSE

I - ÉTAPE DE PRÉPARATION À LA DÉPOSE

  • le cache moteur,
  • la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
  • la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).

Pompe haute pression : Dépose - Repose

  • les vis (1) de l'écran d'accès du filtre à air,
  • l'écran d'accès du filtre à air,
  • la vis (2) de la cloison de boîte à eau.

Pompe haute pression : Dépose - Repose

  • les vis (3) de la cloison de boîte à eau,
  • la cloison de boîte à eau,
  • le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).

Pompe haute pression : Dépose - Repose

  • les vis (4) du couvercle de l'unité de servitude moteur,
  • le couvercle de l'unité de servitude moteur.

Pompe haute pression : Dépose - Repose

  • les agrafes (7) ,
  • les vis supérieures (8) de la façade avant.

Pompe haute pression : Dépose - Repose

  • les vis inférieures (9) de la façade avant,
  • la façade avant,
  • le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose) ,
  • le protecteur sous moteur,
  • la suspension pendulaire arrière (voir 19D, Suspension moteur, Bielette de reprise de couple inférieure : Dépose - Repose) ,
  • le protecteur de rampe d'injection (voir 13B, Injection diesel, Protecteur de rampe d'injection : Dépose - Repose) ,
  • le tuyau haute pression entre la pompe et la rampe (voir 13B, Injection diesel, Tuyau haute pression entre pompe et rampe : Dépose - Repose) .

Pompe haute pression : Dépose - Repose

  • le connecteur (10) du régulateur de pression de carburant,
  • le raccord (11) du tuyau de retour de carburant,
  • le raccord (12) du tuyau d'alimentation de carburant.

Pompe haute pression : Dépose - Repose

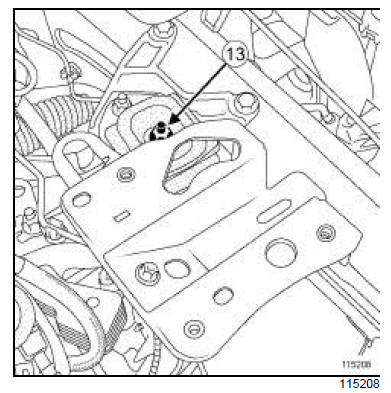

Pompe haute pression : Dépose - Repose

II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

Pompe haute pression : Dépose - Repose

  •  les vis (14) de la pompe haute pression,
  •  la pompe haute pression.

REPOSE

I - ÉTAPE DE PRÉPARATION À LA REPOSE EN CAS DE REMPLACEMENT DE LA POMPE HAUTE PRESSION

Pompe haute pression : Dépose - Repose

Pompe haute pression : Dépose - Repose

  • le pignon,
  • le décolleur et la potence.

II - ÉTAPE DE PRÉPARATION À LA REPOSE

Pompe haute pression : Dépose - Repose

  • le joint torique de la pompe haute pression,
  • la vis (18) de la pompe haute pression.
ATTENTION Ne retirer les bouchons de propreté qu'au dernier moment pour chacun des organes.

De même, ne sortir les organes de leur emballage qu'au moment de les reposer sur le véhicule.

ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

Nota : Ne pas forcer sur les dents du pignon de la pompe haute pression.

S'assurer que la pompe haute pression soit en contact avec la culasse avant la mise en place des vis.

Pompe haute pression : Dépose - Repose

IV - ÉTAPE FINALE

  • le raccord du tuyau d'alimentation de carburant,
  • le raccord du tuyau de retour de carburant,
  • le connecteur du régulateur de pression de carburant.
  • le tuyau haute pression entre la pompe et la rampe (voir 13B, Injection diesel, Tuyau haute pression entre pompe et rampe : Dépose - Repose) ,
  • le protecteur de rampe d'injection (voir 13B, Injection diesel, Protecteur de rampe d'injection : Dépose - Repose) ,
  • la suspension pendulaire arrière (voir 19D, Suspension moteur, Bielette de reprise de couple inférieure : Dépose - Repose) ,
  • le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose) ,
  • la façade avant,
  • les vis inférieures de la façade avant.
  • les agrafes,
  • les vis supérieures de la façade avant.
  • les vis inférieures de la façade avant (44 N.m) ,
  • les vis supérieures de la façade avant (21 N.m).
  • le couvercle de l'unité de servitude moteur.
  • les vis du couvercle de l'unité de servitude moteur,
  • le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
  • la cloison de boîte à eau,
  • les vis de la cloison de boîte à eau,
  • l'écran d'accès du filtre à air,
  • les vis de l'écran d'accès du filtre à air,
  • la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
  • la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
  • faire tourner le moteur au ralenti,
  • accélérer plusieurs fois à vide,
  • couper le contact,
  • vérifier l'absence d'écoulement de carburant.
  • le cache moteur,
  • le protecteur sous moteur.
