RTA Renault Scenic 2: M9R, et 700 ou 722

DÉPOSE

I - ÉTAPE DE PRÉPARATION À LA DÉPOSE

• Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02, Moyens de levage).
• Déposer :

• les caches moteur,
• la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
• la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).

• Déposer :

• les vis (1) de l'écran d'accès du filtre à air,
• l'écran d'accès du filtre à air,
• la vis (2) de la cloison de boîte à eau.

• Déposer :

• les vis (3) de la cloison de boîte à eau,
• la cloison de boîte à eau,
• le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs).

• Déposer :

• les vis (4) du couvercle de l'unité de servitude moteur,
• le couvercle de l'unité de servitude moteur.

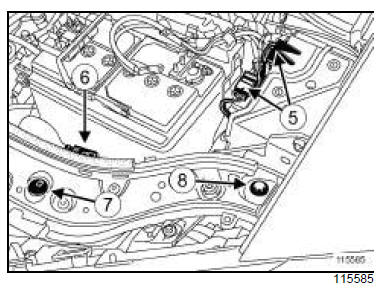

• Débrancher les connecteurs (5) de l'unité de servitude moteur.
• Dégrafer le câble d'ouverture de capot avant (6) .
• Déposer :

• les agrafes (7) ,
• les vis supérieures (8) de la façade avant.

• Débrancher les tuyaux de lave-vitre.

• Déclipper l'écope d'entrée d'air (9) .

• Déposer :

• les vis inférieures (10) de la façade avant,
• la façade avant,
• le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose) .

• Déposer :

• Le protecteur sous moteur,
• la suspension pendulaire arrière (voir 19D, Suspension moteur, Bielette de reprise de couple inférieure : Dépose - Repose) ,
• la roue avant gauche (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
• la partie avant de l'écran de passage de roue avant gauche (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs),
• les vis (11) du renfort latéral gauche,
• le renfort latéral gauche,
• le protecteur de rampe (voir 13B, Injection diesel, Protecteur de rampe d'injection : Dépose - Repose) ,
• le tuyau haute pression entre la pompe et la rampe (voir 13B, Injection diesel, Tuyau haute pression entre pompe et rampe : Dépose - Repose) .

• Nettoyer les raccords des tuyaux d'alimentation et de retour de carburant (voir 13B, Injection diesel, Injection diesel : Précautions pour la réparation) .
• Débrancher :

• le connecteur (12) du régulateur de pression de carburant,
• le raccord (13) du tuyau de retour de carburant,
• le raccord (14) du tuyau d'alimentation de carburant.

• Placer des bouchons de propreté sur les orifices.

• Mettre en place l'outilau niveau de la boîte de vitesses sur les tampons (15) et (16) .

• Déposer l'écrou (17) de la suspension pendulaire gauche.

• Déposer :

• les vis (18) du support pendulaire gauche de la boîte de vitesses,
• le support pendulaire gauche de la boîte de vitesses.

II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

• Déposer :

• les vis (19) de la pompe haute pression,
• la pompe haute pression.

REPOSE

I - ÉTAPE DE PRÉPARATION À LA REPOSE EN CAS DE REMPLACEMENT DE LA POMPE HAUTE PRESSION

• Mettre en place dans un étau à l'établi, le pignon dans des mordaches de protection.
• Déposer l'écrou de pignon.

• Mettre en place un décolleur (1) sous le pignon (20)

• Positionner une potence (2) sur le décolleur.
• Déposer le pignon.
• Déposer le décolleur et la potence.
• Reposer le pignon.
• Visser sans serrer l'écrou du pignon neuf.
• Mettre en place dans un étau à l'établi le pignon dans des mordaches de protection.
• Serrer l'écrou du pignon de la pompe haute pression (90 N.m).

II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

• Remplacer impérativement la vis (21) de la pompe haute pression.

• Huiler le joint neuf de la pompe haute pression avec de l'huile moteur neuve.
• Mettre en place la pompe haute pression équipé d'un joint neuf.

• Visser sans serrer, les vis de la pompe haute pression.
• Serrer dans l'ordre et au couple les vis de la pompe haute pression (25 N.m).

III - ÉTAPE FINALE

• Reposer :

• le support pendulaire gauche de la boîte de vitesses,
• les vis du support pendulaire gauche sur la boîte de vitesses.

• Serrer au couple les vis du support pendulaire gauche sur la boîte de vitesses (voir 19D, Suspension moteur, Suspension pendulaire : Couple de serrage) .
• Reposer l'écrou de la suspension pendulaire gauche.
• Serrer au couple l'écrou de la suspension pendulaire gauche (voir 19D, Suspension moteur, Suspension pendulaire : Couple de serrage) .
• Déposer l'outil.
• Déposer les bouchons de propreté sur les orifices.
• Brancher :

• le raccord du tuyau d'alimentation de carburant,
• le raccord du tuyau de retour de carburant,
• le connecteur du régulateur de pression de carburant.

• Amorcer le circuit de gazole à l'aide de la pompe d'amorçage manuelle.
• Reposer :

• le renfort latéral gauche,
• les vis du renfort latéral gauche.

• Serrer au couple les vis du renfort latéral gauche (21 N.m).
• Reposer :

• la partie avant de l'écran de passage de roue avant gauche (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs),
• la roue avant gauche (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques).

• Reposer la suspension pendulaire arrière (voir 19D, Suspension moteur, Bielette de reprise de couple inférieure : Dépose - Repose) .
• Serrer au couple la suspension pendulaire arrière (voir 19D, Suspension moteur, Suspension pendulaire : Couple de serrage) .
• Reposer :

• le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose) ,
• la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
• le tuyau haute pression entre la pompe et la rampe (voir 13B, Injection diesel, Tuyau haute pression entre pompe et rampe : Dépose - Repose) .

• Pivoter l'agrafe du tuyau d'air entrée échangeur airair pour replacer l'agrafe dans son logement.
• Clipper le tuyau d'air entrée échangeur air-air sur le turbocompresseur.
• Effectuer un test à l'aide du SC0035 (diagnostic circuit de carburant haute pression) en cas de remplacement ou de Dépose - Repose (voir Diagnostic - Interprétation des commandes) (MR 372, 13B, Injection diesel).
• S'assurer de l'absence de fuite.

• Déposer les écrous de goujons sur la cosse batterie négative.
• Débrancher les câblages de la cosse batterie négative.

• Pivoter l'agrafe (22) du tuyau d'air entrée échangeur air-air.
• Ecarter le tuyau d'air entrée échangeur air-air.
• Reposer :

• le protecteur de rampe (voir 13B, Injection diesel, Protecteur de rampe d'injection : Dépose - Repose) ,
• la façade avant,
• les vis supérieures de la façade avant,
• les vis inférieures de la façade avant.

Serrer aux couples :

• les vis inférieures de la façade avant (44 N.m) ,
• les vis supérieures de la façade avant (21 N.m).

• Clipper l'écope d'entrée d'air.
• Brancher les tuyaux de lave-vitre.
• Reposer les agrafes.
• Mettre en place le câble d'ouverture de capot avant.
• Brancher les connecteurs de l'unité de servitude moteur.
• Reposer :

• le couvercle de l'unité de servitude moteur,
• les vis du couvercle de l'unité de servitude moteur,
• le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieurs),
• la cloison de boîte à eau,
• les vis de la cloison de boîte à eau,
• l'écran d'accès du filtre à air,
• les vis de l'écran d'accès du filtre à air,
• la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs).
• le protecteur sous moteur,
• les caches moteur.

• Effectuer un réglage des projecteurs (voir Projecteur halogène : Réglage) (MR 370, 80B, Projecteurs avant) ou (voir Projecteurs au xénon : Réglage) (MR 370, 80C, Lampes au xénon).
