RTA Renault Scenic 2: K4J, et 730, et JH3 - K4M, et 782, et JR5 - K9K, et 722 ou 728, et JR5
Outillage spécialisé indispensable |
Rou. 604-01 Outil d'immobilisation des moyeux. |
Tav. 476 Extracteur de rotule. |
Mot. 1453 Support d'ancrage moteur à réglages multiples, avec sangles de maintien. |
Matériel indispensable |
vérin d'organes |
Couples de serrage
|
vis de fixation des roues 13 daN.m |
écrou de transmission 28 daN.m |
écrou de rotule inférieure 6,2 daN.m |
écrou de rotule de direction 3,7 daN.m |
écrou de rotule de barre stabilisatrice 4,4 daN.m |
vis de fixation des joues latérales 2,1 daN.m |
vis de tour de boîte et démarreur 4,4 daN.m |
vis de biellette de reprise de couple sur moteur 10,5 daN.m |
vis de biellette de reprise de couple sur berceau 10,5 daN.m |
vis du support pendulaire de boîte 18 daN.m |
écrou support pendulaire sur tampon 6,2 daN.m |
vis de fixation avant de la traverse de radiateur de refroidissement 10,5 daN.m |
bouchon de vidange de boîte de vitesses 2,5 daN.m |
bouchon de remplissage de boîte de vitesses 0,3 daN.m |
vis de fixation du cache batterie 0,4 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débrancher la batterie en commençant par la borne négative.
- Déposer la grille d'auvent ( (voir 85A, Essuyage - Lavage) ).
- Déposer :

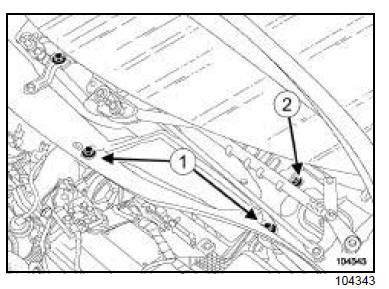

- les deux vis (1) de fixation de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de fixation de la cloison de boîte à eau.
- Déposer :

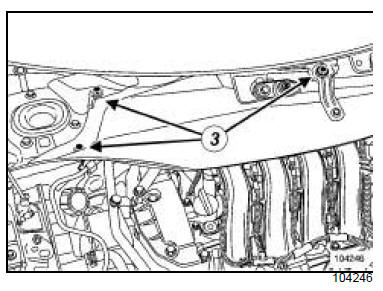

- les vis (3) de fixation de la cloison de boîte à eau,
- la cloison de boîte à eau,
- la boîte à eau,
- le protecteur sous moteur.
- Vidanger la boîte de vitesses.
- Déposer :
- les roues avant,
- les caches du moteur,

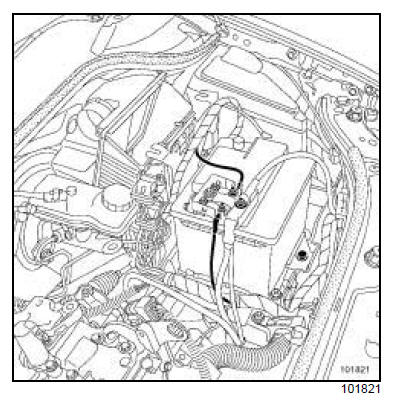

- la batterie,
- le support de batterie,
- le calculateur d'injection avec son support,
- le débitmètre d'air,
- le tuyau d'entrée d'air.
- Déposer les fixations du faisceau électrique.
- Dégrafer les câbles de commandes de vitesses sur la boîte de vitesses.
- Débrancher :
- les câblages des capteurs d'antiblocage des roues,
- les câblages des capteurs de réglage des lampes au xénon (si le véhicule en est équipé).
- Déposer les pare-boue.
I - CÔTÉ GAUCHE DU VÉHICULE

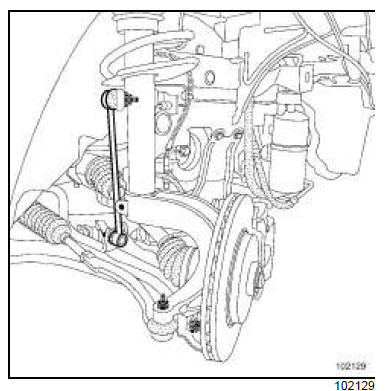

- Déposer :
- l'écrou de moyeu en utilisant l'outil (Rou. 604-01) ,
- la rotule de direction à l'aide de l'outil (Tav. 476) ,
- la rotule de barre stabilisatrice,
- la rotule inférieure.
- Dégager le porte-fusée de la transmission.
- Déposer la transmission gauche.
II - CÔTÉ DROIT DU VÉHICULE
- Déposer :
- l'écrou de moyeu en utilisant l'outil (Rou. 604-01) ,
- la rotule de direction à l'aide de l'outil (Tav. 476) ,
- la rotule de barre stabilisatrice,
- la rotule inférieure,
- la bride du palier relais.
- Dégager le porte-fusée de la transmission.
- Déposer la transmission droite.
- Attacher l'ensemble des radiateurs de refroidissement à l'aide de cordes sur la traverse supérieure.

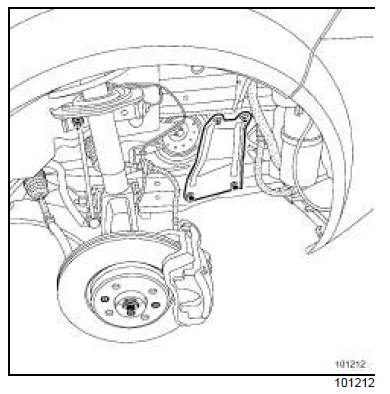

- Déposer les renforts latéraux.

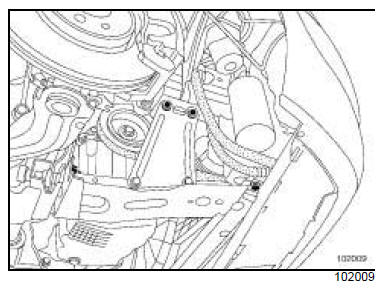

- Déposer la traverse de radiateur de refroidissement.

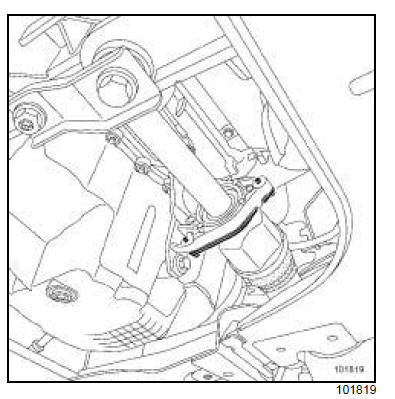

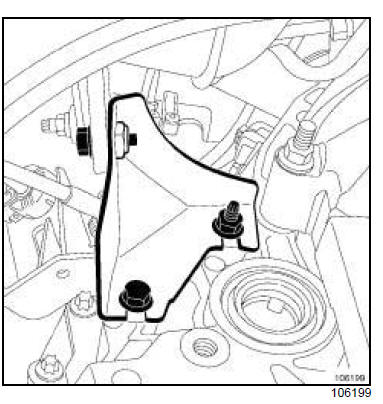

- Déposer le support de catalyseur sur le carter d'embrayage.

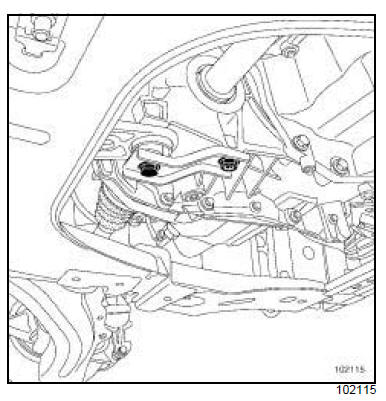

- Déposer la biellette de reprise de couple.

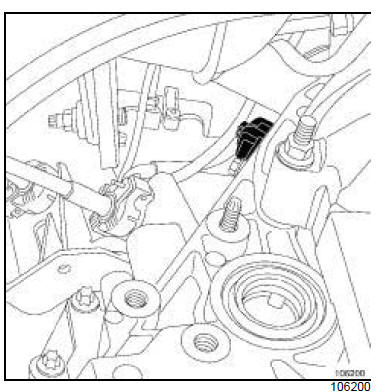

- Débrancher le connecteur de marche arrière.

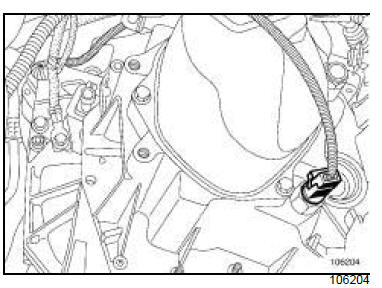

- Débrancher le capteur de point mort haut.

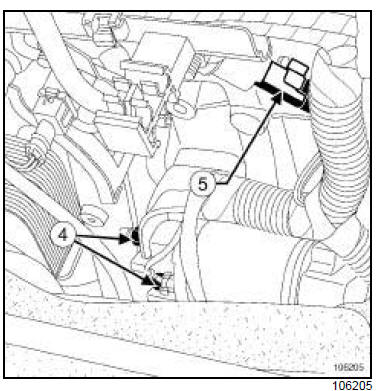

- Débrancher :
- le démarreur (4) ,
- le capteur de pression gazole (5) .

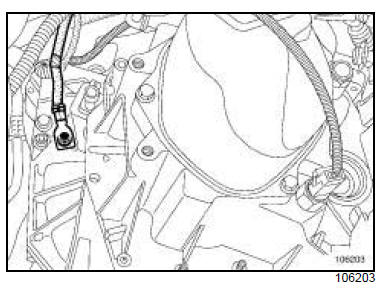

- Débrancher la tresse de masse sur la boîte de vitesses.

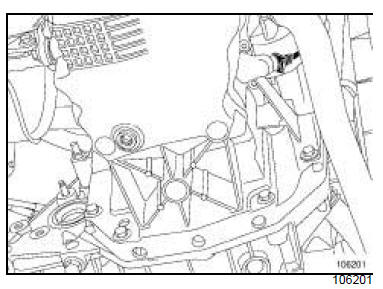

- Débrancher la sonde de niveau d'huile.
- Déposer :

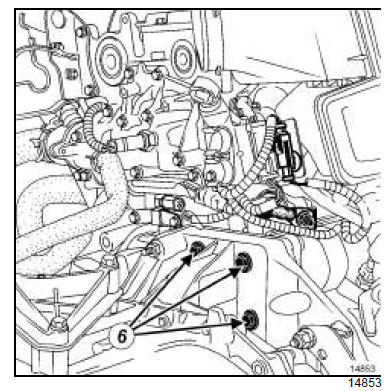

- les vis de fixation (6) du démarreur,
- le démarreur.

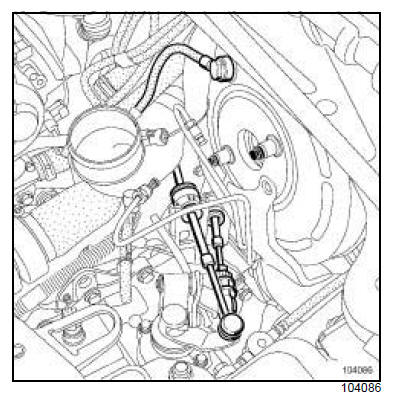

- Vidanger le réservoir de liquide de frein à l'aide d'une seringue jusqu'au raccord du tuyau d'émetteur d'embrayage.

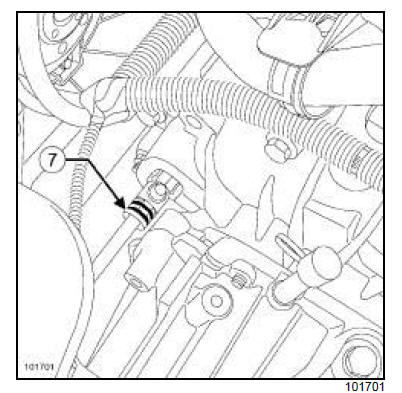

- Débrancher le raccord hydraulique en retirant l'agrafe (7) .

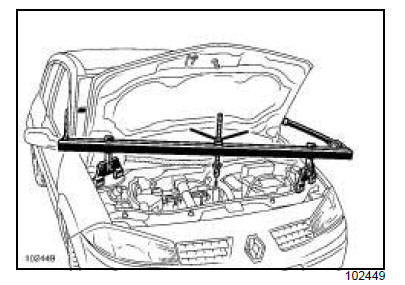

- Mettre en place l'outil support moteur (Mot. 1453).

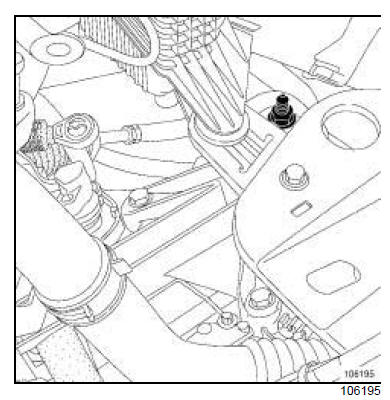

- Déposer le tampon support de boîte de vitesses.

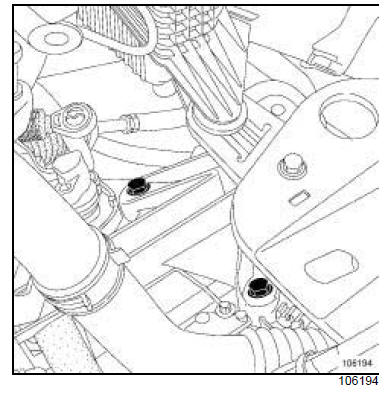

- Déposer :
- les trois vis de support de boîte de vitesses,
- le support de boîte de vitesses.

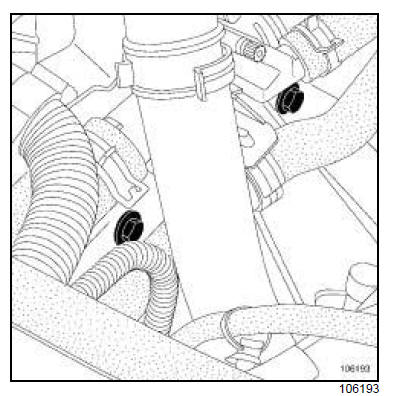

- Déposer les vis supérieures de tour de boîte de vitesses.
- Mettre en place le vérin d'organes sous la boîte de vitesses
- Déposer :
- les vis inférieures de tour de boîte de vitesses,
- la boîtes de vitesses.
REPOSE
- l'arbre de sortie de boîte de vitesse avec de la graisse, pour éviter d'endommager le récepteur d'embrayage,
- les cannelures de l'arbre d'embrayage.
- S'assurer de la présence et du positionnement des bagues de centrage moteur - boîte de vitesses.
- Procéder dans le sens inverse de la dépose.
- Serrer aux couples :
- les vis de fixation des roues (13 daN.m) ,
- l'écrou de transmission (28 daN.m) ,
- l'écrou de rotule inférieure (6,2 daN.m) ,
- l'écrou de rotule de direction (3,7 daN.m) ,
- l'écrou de rotule de barre stabilisatrice (4,4 daN.m) ,
- les vis de fixation des joues latérales (2,1 daN.m) ,
- les vis de tour de boîte et démarreur (4,4 daN.m)
- les vis de biellette de reprise de couple sur moteur (10,5 daN.m) ,
- les vis de biellette de reprise de couple sur berceau (10,5 daN.m) ,
- les vis du support pendulaire de boîte (18 daN.m) ,
- l'écrou support pendulaire sur tampon (6,2 daN.m) ,
- les vis de fixation avant de la traverse de radiateur de refroidissement (10,5 daN.m) ,
- le bouchon de vidange de boîte de vitesses (2,5 daN.m) ,
- le bouchon de remplissage de boîte de vitesses (0,3 daN.m).
- Faire le niveau de la boîte de vitesses.
- Ajouter du liquide de frein dans le réservoir.
- Effectuer une purge du circuit hydraulique ( (voir 37A, Commandes d'éléments mécaniques) ).
- Effectuer une mise à niveau du liquide de frein.
- Serrer au couple les vis de fixation du cache batterie (0,4 daN.m).
