RTA Renault Scenic 2: M9R

RTA Renault Scenic 2 / Moteur et périphériques / Injection diesel / Capteur de pression de rampe : Dépose - Repose / M9R

Couples de serrage

capteur de pression de rampe 80 N.m
vis du tuyau d'air sortie turbocompresseur 8 N.m



IMPORTANT Consulter les consignes de sécurité, de propreté et les préconisations métier avant d'effectuer toute réparation (voir 13B, Injection diesel, Injection diesel : Précautions pour la réparation) .



IMPORTANT Avant toute intervention sur le circuit d'injection, vérifier à l'aide de l'outil de diagnostic :
  • que la rampe ne soit plus sous pression,
  • que la température du carburant ne soit pas élevée.

Il est strictement interdit d'intervenir sur le circuit, moteur tournant.



IMPORTANT Mettre des gants en latex pendant l'opération.



IMPORTANT Mettre des lunettes munies de coques latérales pendant l'opération.



IMPORTANT Lors de cette opération, il est impératif de :
  • ne pas fumer et ne pas approcher d'objet incandescent près de l'aire de travail,
  • faire attention aux projections de carburant en débranchant le raccord.



ATTENTION Pour éviter toute corrosion ou destruction, protéger les zones sensibles à l'écoulement de carburant.



ATTENTION Une fois le circuit de carburant ouvert, il est interdit de souffler de l'air comprimé sous peine d'introduire des impuretés. N'utiliser que des lingettes de nettoyage.



ATTENTION Après la période de garantie de la rampe d'injection, le capteur de pression peut être remplacé seul.

Pendant la période de garantie de la rampe d'injection, en cas de défaillance du capteur de pression, remplacer la rampe d'injection complète.

DÉPOSE

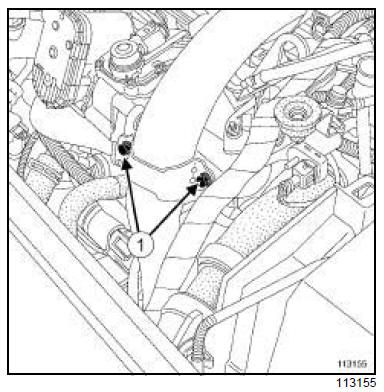

I - ÉTAPE DE PRÉPARATION À LA DÉPOSE

Capteur de pression de rampe : Dépose - Repose

Capteur de pression de rampe : Dépose - Repose

Capteur de pression de rampe : Dépose - Repose

II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

Capteur de pression de rampe : Dépose - Repose

REPOSE

I - ÉTAPE DE PRÉPARATION À LA REPOSE

ATTENTION Ne retirer les bouchons de propreté qu'au dernier moment pour chacun des organes.

De même, ne sortir les organes de leur emballage qu'au moment de les reposer sur le véhicule.

II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

III - ÉTAPE FINALE
