RTA Renault Scenic 2: K9K, et 734

Le catalyseur est indissociable du filtre à particules.

DÉPOSE

I - ÉTAPE DE PRÉPARATION À LA DÉPOSE

• Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
• Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
• Déposer le protecteur sous moteur.

• Déposer :

• le capteur de température (1) en aval du filtre à particules de son adaptateur (2) sur la ligne d'échappement,
• le capteur de température (3) en amont du filtre à particules.

• Débrancher le connecteur mâle (4) du capteur de température en amont du catalyseur.
• Dégrafer le connecteur femelle (5) du capteur de température en amont du catalyseur de la patte de maintien.

• Débrancher le connecteur (6) du capteur de pression de filtre à particules.
• Déposer l'écrou (7) du capteur de pression de filtre à particules.
• Dégrafer les tuyaux (8) du capteur de pression de filtre à particules de la patte de maintien.
• Extraire le capteur de pression de filtre à particules de la patte de maintien.

• Déposer les agrafes (9) de l'écran thermique.
• Ecarter l'écran thermique.

• Dégrafer l'ensemble " faisceau électrique du capteur de température en aval du filtre à particules - tuyau de prise de pression aval " (10) de l'écran thermique en agissant sur les agrafes (11) .
• Ecarter l'ensemble " faisceau électrique du capteur de température en aval du filtre à particules - tuyau de prise de pression aval " de l'écran thermique.
• Dégrafer le faisceau éléctrique du capteur de température en aval du filtre à particules du tuyau de prise de pression aval en agissant sur les agrafes (11) .

II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

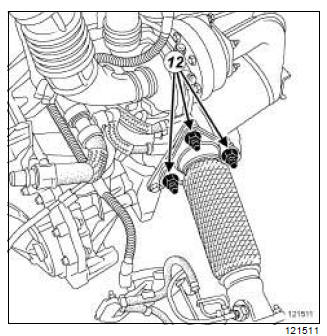

• Déposer les écrous du flexible de liaison sur le précatalyseur.

• Déposer les vis (13) des silentblocs du filtre à particules sur le berceau.
• Couper la ligne d'échappement au repère 1 à l'aide de l'outil (Mot. 1199-01) (voir Echappement : Précautions pour la réparation) (MR 370, 19B, Echappement) et (voir 19B, Echappement, Echappement : Pièces et ingrédients pour la réparation)
• Déposer le filtre à particules.
• En cas de remplacement du filtre à particules, déposer :

• le capteur de température en amont du catalyseur (voir 19B, Echappement, Capteurs de température de filtre à particules : Dépose - Repose)
• le capteur de pression de filtre à particules (voir 19B, Echappement, Capteur de pression de filtre à particules : Dépose - Repose)
• le flexible de liaison (voir 19B, Echappement, Flexible de liaison : Dépose - Repose)

REPOSE

I - ÉTAPE DE PRÉPARATION À LA REPOSE

• Ebavurer les traces de coupe sur la ligne d'échappement et sur le filtre à particules si celui-ci doit être réutilisé.

• Nettoyer impérativement les faces d'appui aux niveaux des liaisons :

• précatalyseur - flexible de liaison,
• flexible de liaison - filtre à particules (si déposé).

• Enduire les filetages d'ANTIGRIPPANT CUIVRE ou de LUBRIFIANT CUIVRE ALUMINIUM (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 370, 04B, Ingrédients - Produits) :

• du raccord du tuyau de prise de pression amont,
• du raccord du tuyau de prise de pression aval,
• du capteur de température en amont du catalyseur.

• En cas de remplacement du filtre à particules, reposer :

• le flexible de liaison (voir 19B, Echappement, Flexible de liaison : Dépose - Repose)
• le capteur de pression de filtre à particules (voir 19B, Echappement, Capteur de pression de filtre à particules : Dépose - Repose)
• le capteur de température en amont du catalyseur (voir 19B, Echappement, Capteurs de température de filtre à particules : Dépose - Repose)

II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

• Reposer le joint neuf entre le précalyseur et le flexible de liaison.
• Mettre en place :

• le filtre à particules,
• un manchon après vente neuf et suivre les instructions (voir Echappement : Précautions pour la réparation) (MR 370, 19B, Echappement).

• Reposer :

• les vis des silentblocs du filtre à particules sur le berceau,
• les écrous du flexible de liaison sur le précatalyseur.

III - ÉTAPE FINALE

• Agrafer le faisceau électrique du capteur de température en aval du filtre à particules au tuyau de prise de pression aval.
• Mettre en place l'ensemble " faisceau électrique du capteur de température en aval du filtre à particules - tuyau de prise de pression aval " derrière l'écran thermique.
• Agrafer l'ensemble " faisceau électrique du capteur de température en aval du filtre à particules - tuyau de prise de pression aval " sur l'écran thermique.
• Mettre en place l'écran thermique.
• Reposer les agrafes de l'écran thermique.
• Mettre en place le capteur de pression de filtre à particules sur la patte de maintien.
• Agrafer les tuyaux du capteur de pression de filtre à particules sur la patte de maintien.
• Reposer l'écrou du capteur de pression de filtre à particules.
• Brancher le connecteur du capteur de pression de filtre à particules.
• Agrafer le connecteur femelle du capteur de température en amont du catalyseur sur la patte de maintien.
• Brancher le connecteur mâle du capteur de température en amont du catalyseur.
• Enduire les filetages des capteurs de température en amont et en aval du filtre à particules d'ANTIGRIPPANT CUIVRE ou de LUBRIFIANT CUIVRE ALUMINIUM (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 370, 04B, Ingrédients - Produits)
• Reposer :

• le capteur de température en amont du filtre à particules,
• le capteur de température en aval du filtre à particules sur son adaptateur,
• le protecteur sous moteur.

• Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
• Avant de démarrer le moteur, effacer à l'aide de l'outil de diagnostic les défauts éventuellement mémorisés par le calculateur d'injection.
• En cas de remplacement du filtre à particules, réinitialiser les paramètres du filtre à particules (voir Diagnostic - Remplacement des organes) (MR 372, 13B, Injection diesel).
