RTA Renault Scenic 2: K9K
|
Matériel indispensable |
| démarreur autonome |
| outil de diagnostic |
- Déposer les bougies de préchauffage (voir 13C, Préchauffage, Bougies de préchauffage : Dépose - Repose) .
- Débrancher :
- le connecteur (1) de l'électrovanne de régulation de pression,
- le connecteur (2) de l'électrovanne de régulation de débit.
- Mettre en place l'embout flexibleen lieu et place de l'une des bougies déposées.
- Serrer modérément l'embout (3) flexibleà l'aide d'une clé plate.

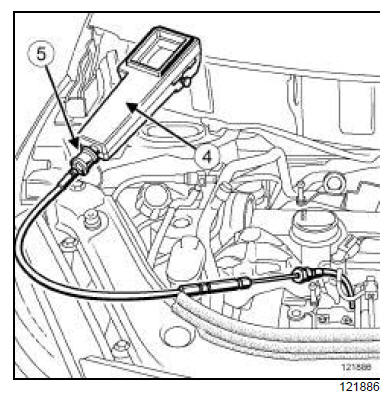

- Serrer modérément le compressiomètre diesel (4) sur l'embout flexible.
- Brancher un démarreur autonome.
- Exécuter la commande à l'aide de l'outil de diagnostic :
- SC003 "sauvegarde des données calculateur",
- RZ019 "réinitialisation des apprentissages".
- Effectuer une action démarreur pendant au moins 15 s jusqu'à la stabilisation de l'aiguille du compressiomètre pour obtenir la valeur maximale.
- Ouvrir la vanne de décharge (5) pour libérer complètement la pression dans le compressiomètre.
- Faire avancer la fiche diagramme.
- Procéder de la même manière pour les autres cylindres.
- Exécuter la commande à l'aide de l'outil de diagnosticSC001 "écriture des données calculateur".
- Débrancher le démarreur autonome.
- Desserrer :
- le compressiomètre diesel de l'embout flexible,
- l'embout flexibleà l'aide d'une clé plate.
- Déposer l'embout flexibleen lieu et place de l'une des bougies déposées.
- Brancher :
- le connecteur de l'électrovanne de régulation de pression,
- le connecteur de l'électrovanne de régulation de débit.
- Reposer les bougies de préchauffage (voir 13C, Préchauffage, Bougies de préchauffage : Dépose - Repose) .
- Contrôler à l'aide de l'outil de diagnostic l'absence de défaut mémorisé dans les calculateurs, les traiter puis les effacer si nécessaire.
