RTA Renault Scenic 2: K9K, et 732 ou 734 - F9Q, et 803 ou 804 ou 816 ou 818
DÉPOSE
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),
- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de boîte à eau.
- Déposer :
- les vis (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.
- les caches du moteur,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (MR 392, 80A, Batterie).
- Débrancher le connecteur du débitmètre d'air.
- Ecarter l'électrovanne de régulation de turbocompresseur (4) .
- Déposer :

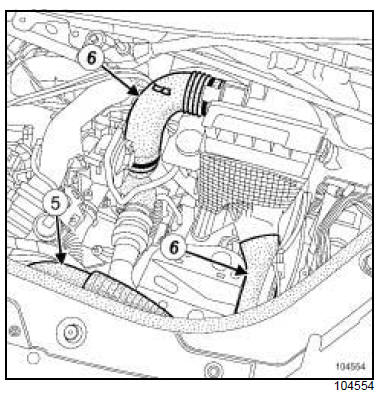

- le manchon d'aspiration d'air (5) ,
- les conduits d'air (6) .
- Déposer le boîtier filtre à air.
REPOSE
- Procéder dans l'ordre inverse de la dépose.
- Reposer
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (MR 392, 80A, Batterie),
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
F4R, et 770 ou 771 ou 776 - K4M, et 761 ou 766 ou 782 ou 812 ou 813
Couples de serrage
vis de fixation du bac à
batterie
21 N.m
vis de fixation de cache
de batterie
4 N.m
DÉPOSE
Déposer les c ...
M9R
Couples de serrage
collier du tuyau d'air sortie
boîtier de filtre à air
côté débitmètre d'air
5,5 N.m
vis infé ...
D'autres materiaux:
M9R
Matériel indispensable
outil de diagnostic
Couples de serrage
vis de la rampe de
retour carburant des
injecteurs de gazole
10 N.m
IMPORTANT
Avant toute intervention sur le circuit d'injection,
véri ...
Avertisseurs sonores et lumineux
Avertisseur sonore
Appuyez sur le coussin du volant A.
Avertisseur lumineux
Pour obtenir un appel lumineux, tirez la manette 1 vers vous.
Feux indicateurs de direction
Manoeuvrez la manette 1 dans le plan du volant et dans le sens oГ№ vous
allez tourner le volant.
En cond ...
Résonateur d'air : Dépose -
Repose
M9R, et 700
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
Déposer le bouclier avant (voir Bouclier avant : Dépose
- Repose) (MR 371, 55A, Protections extérieures).
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDI&Eacu ...
