RTA Renault Scenic 2: F4R, et 770 ou 771 ou 776 - K4M, et 761 ou 766 ou 782 ou 812 ou 813
Couples de serrage |
vis de fixation du bac à batterie 21 N.m |
vis de fixation de cache de batterie 4 N.m |
DÉPOSE
- Déposer les caches du moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- Les grilles d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 56A, Accessoires extérieurs),

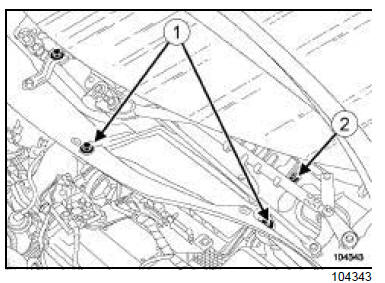

- les vis de fixation (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis de fixation (2) de la boîte à eau.
- Déposer :

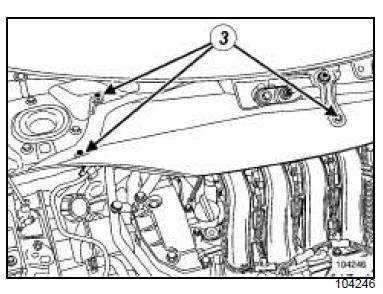

- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.

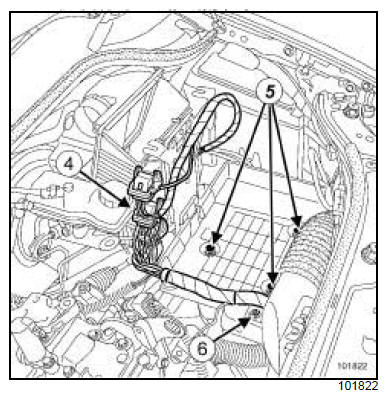

- Débrancher les connecteurs (4) du calculateur d'injection.
- Déposer :
- les vis de fixation (5) du bac à batterie,
- la bride (6) du faisceau électrique.
- Dégrafer les faisceaux électriques du bac à batterie.
- Déposer le bac à batterie (voir Bac à batterie : Dépose - Repose) (MR 392, 80A, Batterie).

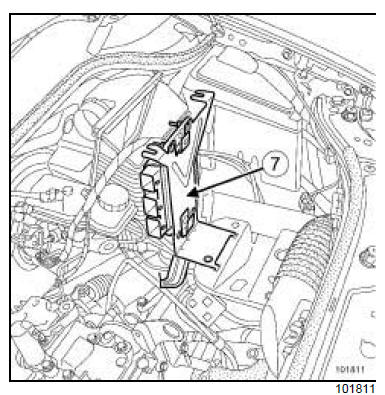

- Déposer le calculateur d'injection avec son support (7) .

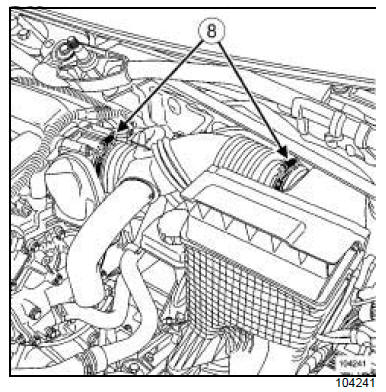

- Desserrer les colliers (8) .
- Déposer le conduit d'air.
- Déposer :

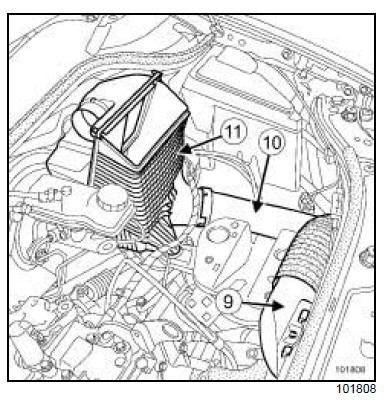

- le manchon d'aspiration d'air (9) ,
- les conduits d'air (10) ,
- le boîtier de filtre à air (11) .
REPOSE
- Procéder dans l'ordre inverse de la dépose.
- Serrer au couple les vis de fixation du bac à batterie (21 N.m).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Serrer au couple les vis de fixation de cache de batterie (4 N.m).
