RTA Renault Scenic 2: K9K, et 724 ou 732 - F9Q, et 803 ou 804 ou 816 ou 818 - M9R
|
Couples de serrage
|
| vis du support de calculateur 21 N.m |
- Le calculateur d'injection conserve le code antidémarrage à vie.
- Le système ne possède pas de code de dépannage.
- Il est interdit de réaliser des essais avec des calculateur empruntés au magasin pièces de rechange ou sur un autre véhicule, qui doivent ensuite être restitués. Ces calculateurs sont codés définitivement.
En cas de remplacement du calculateur (voir Diagnostic - Remplacemnt des organes) (MR 372, 13B, Injection diesel).
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Déposer les caches moteur.
- Déposer la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).

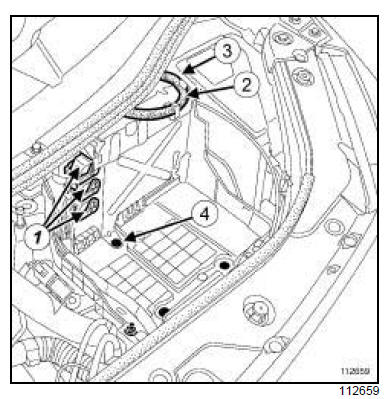

- Débrancher les connecteurs (1) du calculateur.
- Déclipper :
- le faisceau électrique de la cosse négative de la batterie,
- le faisceau électrique (2) .
- Déposer :
- la vis supérieure (3) du support de calculateur,
- la vis (4) du support de calculateur,
- le calculateur avec son support.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :

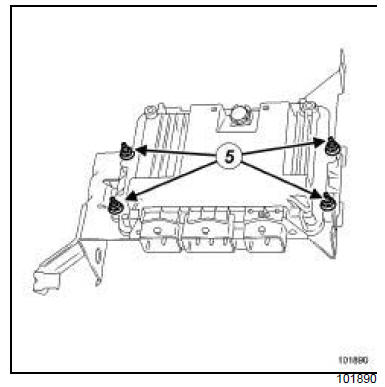

- les écrous (5) du calculateur,
- le calculateur de son support.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- le calculateur sur son support,
- les écrous du calculateur.
II - ÉTAPE FINALE
- Reposer la vis du support de calculateur.
- Serrer au couple la vis du support de calculateur (21 N.m).
- Reposer la vis supérieure du support de calculateur.
- Clipper :
- le faisceau électrique de la cosse négative de la batterie,
- le faisceau électrique.
- Brancher les connecteurs du calculateur.
- Reposer :
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- les caches moteur.
K9K, et 722 ou 728 - F9Q, et 812
Couples de serrage
vis de fixation du bac à
batterie
21 N.m
vis de fixation de cache
batterie
4 N.m
ATTENTION
Le calculateur d' ...
