RTA Renault Scenic 2: K9K, et 722
Outillage spécialisé indispensable |
Mot. 1567 Pince à distance pour colliers de tube de recyclage des gaz d'échappement - EGR. |
Couples de serrage
|
vis de fixation du boîtier de recirculation des gaz d'échappement 21 N.m |
vis de fixation du tube métallique d'air d'admission 21 N.m |
anneau de levage (côté distribution) 21 N.m |
vis de fixation d'écran thermique d'électrovanne de recirculation des gaz d'échappement 12 N.m |
vis de fixation du cache de batterie 4 N.m |
DÉPOSE
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer les caches du moteur.
- Déposer :
- les grilles d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 370, 55A, Protections extérieures),

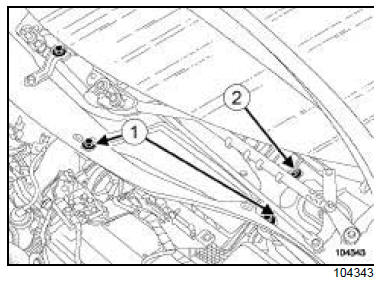

- les vis de fixation (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis de fixation (2) de la boîte à eau.
- Déposer :

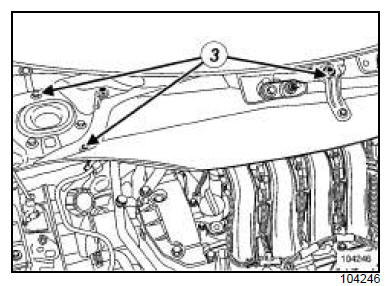

- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau.

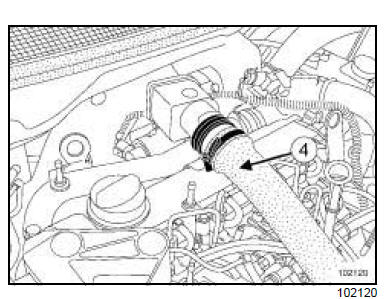

- Déposer le conduit d'air (4) .

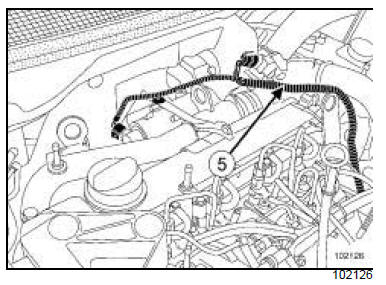

- Débrancher le faisceau électrique (5) .
- Ecarter le faisceau électrique.
- Débrancher :

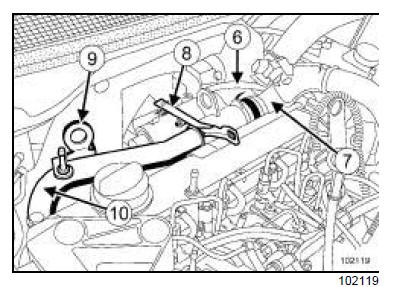

- le tuyau (6) de la soupape régulatrice de pression de suralimentation du conduit d'air,
- le tuyau (7) d'admission d'air sur le boîtier de recirculation des gaz d'échappement.
- Déposer :
- la patte (8) ,
- l'anneau de levage moteur (9) ,
- le tube métallique (10) d'admission d'air.
- Déposer :

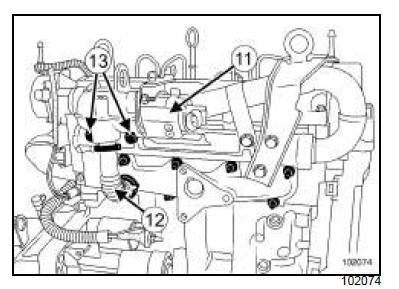

- l'écran thermique (11) de l'électrovanne de recirculation des gaz d'échappement,
- le tube (12) de recirculation des gaz d'échappement,
- les vis de fixation (13) du boîtier de recirculation des gaz d'échappement,
- le boîtier de recirculation des gaz d'échappement.
REPOSE
- Remplacer le tube de recirculation des gaz d'échappement avec des colliers neufs.
- Mettre en place le boîtier de recirculation des gaz d'échappement sur la culasse.
- Serrer à la main les vis de fixation du boîtier de recirculation des gaz d'échappement sur la culasse.
- Serre au couple les vis de fixation du boîtier de recirculation des gaz d'échappement (21 N.m).
- Mettre en place le tube de recirculation des gaz d'échappement.
- Serrer les colliers neufs à l'aide de l'outil (Mot.1567).
- Remplacer les joints toriques du tube métallique d'admission d'air.
- Serrer aux couples :
- les vis de fixation du tube métallique d'air d'admission (21 N.m) ,
- l'anneau de levage (côté distribution) (21 N.m) ,
- les vis de fixation d'écran thermique d'électrovanne de recirculation des gaz d'échappement (12 N.m).
- Procéder dans l'ordre inverse de la dépose.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Serrer au couple les vis de fixation du cache de batterie (4 N.m).
