RTA Renault Scenic 2: Potentiomètre de pédale d'accélérateur : Dépose - Repose
F4R, et 770 ou 771 ou 776 - K4M - K4J
|
Couples de serrage
|
| vis de fixation du cache batterie 4 N.m |
Le potentiomètre de pédale d'accélérateur est solidaire de la pédale d'accélérateur. Son remplacement entraîne le remplacement de la pédale.
Il existe deux types de pédales : avec ou sans point dur.
Les véhicules équipés du régulateur-limiteur de vitesses possèdent une pédale d'accélérateur avec un point dur en fin de course.
Ce point dur sert à sortir de la fonction limitation de vitesse dans le cas où le conducteur doit augmenter sa vitesse.
DÉPOSE
- Débrancher :
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le connecteur de la pédale d'accélérateur.

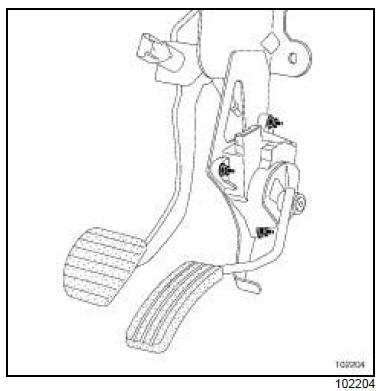

- Déposer :
- les vis de fixation de la pédale,
- la pédale.
REPOSE
- Procéder dans l'ordre inverse de la dépose.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Serrer au couple les vis de fixation du cache batterie (4 N.m).
