RTA Renault Scenic 2: M9R, et 721 ou 722

Outillage spécialisé indispensable

Mot. 1448 Pince à distance pour colliers élastiques.



Matériel indispensable

station de charge de gaz réfrigérant



Couples de serrage

vis de la suspension pendulaire de la boîte de vitesses 105 N.m

écrou de la suspension pendulaire gauche 62 N.m

écrous du flexible de liaison sur le précatalyseur 21 N.m

vis des tuyaux de liaison de conditionnement d'air 8 N.m

vis inférieures de la façade avant 44 N.m

vis supérieures de la façade avant 21 N.m

DÉPOSE

I - ÉTAPE DE PRÉPARATION À LA DÉPOSE

• Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyens de levage).
• Déposer :

• le cache moteur,
• la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
• les roues avant (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
• les écrans de passage de roue avant (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
• le protecteur sous moteur.

• Vidanger :

• le moteur si nécessaire (voir 10A, Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) ,
• le circuit de fluide réfrigérant à l'aide de la station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air).

M9R, et 722

• Vidanger la boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange - Remplissage)
• Déposer la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).

• Déposer :

• les vis (1) de l'écran d'accès du filtre à air,
• l'écran d'accès du filtre à air,
• la vis (2) de la cloison de boîte à eau.

• Déposer :

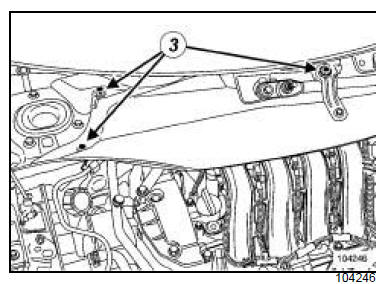

• les vis (3) de la cloison de boîte à eau,
• la cloison de boîte à eau,
• le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).

• Déclipper l'écope d'entrée d'air (4) .

• Déposer :

• les vis (5) du couvercle de l'unité de servitude moteur,
• le couvercle de l'unité de servitude moteur.

• Débrancher les connecteurs (6) de l'unité de servitude moteur.
• Dégrafer le câble d'ouverture de capot avant (7) .
• Déposer :

• les agrafes (8) ,
• les vis supérieures (9) de la façade avant.

• Débrancher les tuyaux de lave-vitre.

• Déposer :

• les vis inférieures (10) de la façade avant,
• la façade avant.

• Vidanger le circuit de refroidissement (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) .
• Déposer le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose) .

• Déposer la vis (11) du tuyau d'air sortie échangeur air-air.
• Desserrer le collier (12) du tuyau d'air sortie échangeur air-air de l'échangeur air-air.
• Ecarter le collier (13) de la Durit de dégazage du radiateur de refroidissement.
• Débrancher :

• le tuyau d'air sortie échangeur air-air de l'échangeur air-air,
• la Durit de dégazage du radiateur de refroidissement,
• le connecteur (14) du capteur de pression du tuyau de liaison condenseur - évaporateur.

• Dégrafer le câblage électrique du capteur de pression du groupe motoventilateur.
• Déposer :

• la vis (15) du tuyau de liaison condenseur - évaporateur sur le condenseur,
• la vis (16) du tuyau de liaison compresseur - condenseur sur le condenseur,
• la vis (17) du tuyau de liaison bouteille déshydratante
• compresseur sur la bouteille déshydratante.

• Débrancher :

• le tuyau de liaison condenseur - évaporateur du condenseur,
• le tuyau de liaison compresseur - condenseur du condenseur,
• le tuyau de liaison bouteille déshydratante - compresseur de la bouteille déshydratante.

• Mettre en place des bouchons de propreté sur les orifices.

• Débrancher :

• le connecteur (18) de la résistance du groupe motoventilateur,
• le connecteur du groupe motoventilateur.

• Dégrafer le câblage électrique du groupe motoventilateur.

• Desserrer le collier (19) du tuyau d'air entrée échangeur air-air de l'échangeur air-air.
• Ecarter les colliers (20) des Durit supérieure et inférieure du radiateur de refroidissement à l'aide de l'outil (Mot. 1448).
• Débrancher :

• le tuyau d'air entrée échangeur air-air de l'échangeur air-air,
• la Durit supérieure du radiateur de refroidissement,
• la Durit inférieure du radiateur de refroidissement.

• Déposer :

• l'ensemble " radiateur - condenseur - échangeur " ,
• la traverse support radiateur (voir Traverse support radiateur : Dépose - Repose) (MR 371, 41A, Structure inférieure avant).









• Débrancher :

• le tuyau d'arrivée de carburant (21) ,
• le tuyau de retour carburant (22) sur le filtre à carburant,
• le tuyau de retour de carburant (23) sur le tuyau de carburant.

• Mettre en place des bouchons de propreté sur les orifices.

• Déposer la vis (24) de l'unité de servitude moteur.

• Déposer le support (25) de l'unité de servitude moteur.

• Déposer :

• le porte-fusibles (26) ,
• le porte-relais (27) .

• Débrancher les connecteurs (28) de l'unité de servitude moteur.

M9R, et 721

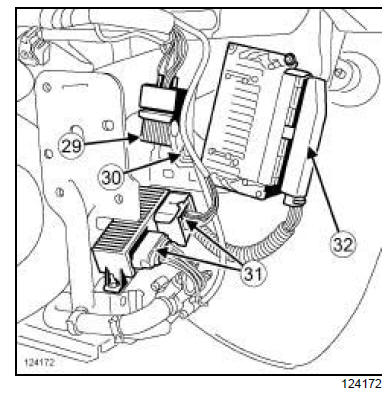

• Déposer l'écrou (30) du câblage de masse.
• Débrancher :

• le connecteur (29) du boîtier de pré-postchauffage,
• les connecteurs (31) du boîtier thermoplongeurs,
• le connecteur (32) du calculateur de la boîte de vitesses automatique.

M9R, et 722

• Déposer l'écrou (33) du câblage de masse.
• Débrancher :

• le connecteur (34) du boîtier de pré-postchauffage,
• les connecteurs (35) du boîtier thermoplongeurs.

• Déposer les vis (36) du boîtier thermoplongeurs.
• Ecarter le boîtier thermoplongeurs.

• Dégrafer la Durit de refroidissement en (37) .
• Ecarter le collier (38) de la Durit de refroidissement du boîtier de refroidissement à l'aide de l'outil (Mot.1448).
• Débrancher la Durit de refroidissement du boîtier de refroidissement.

• Ecarter le collier (39) de la Durit de refroidissement du turbocompresseur à l'aide de l'outil (Mot. 1448).
• Débrancher la Durit de refroidissement du turbocompresseur.

• Débrancher le tuyau du clapet de retenue (40) sur la pompe à vide.

M9R, et 722

• Tirer l'agrafe en (41) .
• Débrancher la commande hydraulique d'embrayage.

M9R, et 721

• Dégrafer :

• la rotule (42) du contacteur multifonction,
• le câble (43) du contacteur multifonction.

M9R, et 722

• Dégrafer :

• les rotules (44) des câbles de commande de boîte de vitesses,
• les câbles (45) de commande de boîte de vitesses.

• Ecarter le collier (46) de la Durit de la pompe à eau électrique à l'aide de l'outil (Mot. 1448).
• Débrancher :

• la Durit de la pompe à eau électrique,
• le connecteur (47) de la pompe à eau électrique.

• Débrancher :

• les connecteurs (48) des capteurs de température de filtre à particules,
• le connecteur (49) du capteur de pression de filtre à particules.

• Déposer :

• les écrous (50) du flexible de liaison sur le précatalyseur,
• la suspension pendulaire arrière (voir 19D, Suspension moteur, Bielette de reprise de couple inférieure : Dépose - Repose) ,
• la transmission de roue avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
• la transmission de roue avant gauche (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, transmissions).

II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

• Mettre en place l'outil.

• Déposer :

• l'écrou (51) de la suspension pendulaire gauche,
• la suspension pendulaire droite (voir 19D, Suspension moteur, Suspension pendulaire droite : Dépose - Repose) .

M9R, et 721

• Déposer :

• les vis (52) de la suspension pendulaire de la boîte de vitesses,
• la suspension pendulaire de la boîte de vitesses.

M9R, et 722

• Déposer :

• les vis (53) de la suspension pendulaire de la boîte de vitesses,
• la suspension pendulaire de la boîte de vitesses.



• Pivoter légèrement l'ensemble " moteur - boîte de vitesses " à l'aide du.
• Déposer l'ensemble " moteur - boîte de vitesses " .

REPOSE

I - ÉTAPE DE PRÉPARATION À LA REPOSE

• En cas de remplacement du moteur (voir Moteur : Echange standard) (NT 6017A, 10A, Ensemble moteur et bas moteur).
• Remplacer impérativement la Durit et/ou l'échangeur air-air en cas de détérioration.
• Nettoyer la face d'appui de l'échangeur air-air et la Durit avec un chiffon sec non pelucheux.

II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

• Reposer :

• l'ensemble " moteur - boîte de vitesses " ,
• la suspension pendulaire de la boîte de vitesses,
• les vis de la suspension pendulaire de la boîte de vitesses.

• Serrer au couple les vis de la suspension pendulaire de la boîte de vitesses (105 N.m).
• Reposer :

• la suspension pendulaire droite (voir 19D, Suspension moteur, Suspension pendulaire droite : Dépose - Repose) ,
• l'écrou de la suspension pendulaire gauche.

• Serrer au couple l'écrou de la suspension pendulaire gauche (62 N.m).
• Ecarter l'outil.

III - ÉTAPE FINALE

• Reposer :

• la transmission de roue avant gauche (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
• la transmission de roue avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
• la suspension pendulaire arrière (voir 19D, Suspension moteur, Bielette de reprise de couple inférieure : Dépose - Repose) ,
• les écrous du flexible de liaison sur le précatalyseur.

• Serrer au couple les écrous du flexible de liaison sur le précatalyseur (21 N.m).
• Brancher :

• le connecteur du capteur de pression de filtre à particules,
• les connecteurs des capteur de température de filtre à particules,
• le connecteur de la pompe à eau électrique,
• la Durit de la pompe à eau électrique.

• Reposer le collier de la Durit de la pompe à eau électrique à l'aide de l'outil (Mot. 1448).

M9R, et 722

• Agrafer :

• les câbles (54) de commande de boîte de vitesses,
• les rotules (55) des câbles de commande de boîte de vitesses.

• Brancher la commande hydraulique d'embrayage.
• Reposer l'agrafe de la commande hydraulique.
• Effectuer la purge du circuit d'embrayage (voir Circuit d'embrayage : Purge) (MR 370, 37A, Commandes d'éléments mécaniques).

M9R, et 721

• Agrafer :

• le câble du contacteur multifonction,
• la rotule du contacteur multifonction.



• Brancher :

• le tuyau du clapet de retenue sur la pompe à vide,
• la Durit de refroidissement du turbocompresseur.

• Reposer le collier de la Durit de refroidissement du turbocompresseur à l'aide de l'outil (Mot. 1448).
• Brancher la Durit de refroidissement du boîtier de refroidissement.
• Reposer le collier de la Durit de refroidissement du boîtier de refroidissement à l'aide de l'outil (Mot.1448).
• Agrafer la Durit de refroidissement.
• Reposer :

• le boîtier thermoplongeurs,
• les vis du boîtier thermoplongeurs.

• Brancher :

• les connecteurs du boîtier thermoplongeurs,
• le connecteur du boîtier de pré-postchauffage.

M9R, et 721

• Brancher le connecteur du calculateur de la boîte de vitesses automatique.



• Déposer l'écrou du câble de masse.
• Brancher les connecteurs de l'unité de servitude moteur.
• Reposer :

• le porte-relais,
• le porte-fusibles,
• le support de l'unité de servitude moteur,
• la vis de l'unité de servitude moteur.

• Déposer les bouchons de propreté des orifices.

• Brancher :

• le tuyau de retour (56) de carburant sur le tuyau de carburant,
• le tuyau de retour (57) carburant sur le filtre à carburant,
• le tuyau d'arrivée (58) de carburant.

• Reposer :

• la traverse support radiateur (voir Traverse support radiateur : Dépose - Repose) (MR 371, 41A, Structure inférieure avant),
• l'ensemble " radiateur - condenseur - échangeur " .

• Brancher :

• la Durit inférieure du radiateur de refroidissement,
• la Durit supérieure du radiateur de refroidissement,
• le tuyau d'air entrée échangeur air-air sur l'échangeur air-air.

• Reposer les colliers des Durit supérieure et inférieure du radiateur de refroidissement à l'aide de l'outil (Mot. 1448).
• Serrer le collier du tuyau d'air entrée échangeur airair sur l'échangeur air-air.
• Agrafer le câblage électrique du groupe motoventilateur.
• Remplacer impérativement les joint des tuyaux de conditionnement d'air
• Brancher :

• le connecteur du groupe motoventilateur,
• le connecteur de la résistance du groupe motoventilateur,
• le tuyau de liaison bouteille déshydratante - compresseur de la bouteille déshydratante,
• le tuyau de liaison compresseur - condenseur du condenseur,
• le tuyau de liaison condenseur - évaporateur du condenseur.

• Reposer :

• la vis du tuyau de liaison bouteille déshydratante - compresseur sur la bouteille déshydratante.
• la vis du tuyau de liaison compresseur - condenseur sur le condenseur,
• la vis du tuyau de liaison condenseur - évaporateur sur le condenseur,

• Serrer au couple les vis des tuyaux de liaison de conditionnement d'air (8 N.m).
• Agrafer le câblage électrique du capteur de pression du groupe motoventilateur.
• Brancher :

• le connecteur du capteur de pression du tuyau de liaison condenseur - évaporateur.
• le tuyau d'air sortie échangeur air-air sur l'échangeur air-air,
• la Durit de dégazage du radiateur de refroidissement.

• Reposer le collier de la Durit de dégazage du radiateur de refroidissement.
• Serrer le collier du tuyau d'air sortie échangeur airair de l'échangeur air-air.
• Reposer :

• la vis du tuyau d'air sortie échangeur air-air,
• le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose) ,
• la façade avant,
• les vis inférieures de la façade avant,
• les vis supérieures de la façade avant.

• Serrer aux couples :

• les vis inférieures de la façade avant (44 N.m) ,
• les vis supérieures de la façade avant (21 N.m).

• Brancher les tuyaux de lave-vitre
• Reposer les agrafes.
• Agrafer le câble d'ouverture de capot avant.
• Brancher les connecteurs de l'unité de servitude moteur.
• Reposer :

• le couvercle de l'unité de servitude moteur,
• les vis du couvercle de l'unité de servitude moteur.

• Clipper l'écope d'entrée d'air.
• Reposer :

• le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
• la cloison de boîte à eau,
• les vis de la cloison de boîte à eau,
• l'écran d'accès du filtre à air,
• les vis de l'écran d'accès du filtre à air,
• la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures),
• les écrans de passage de roue avant (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
• les roues avant (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
• la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
• le cache moteur.

M9R, et 722

• Effectuer le remplissage d'huile de boîte de vitesses (voir Huiles de boîte de vitesses mécanique : Vidange - Remplissage) .



• Effectuer :

• le remplissage d'huile moteur si nécessaire (voir 10A, Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) ,
• le circuit de fluide réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air),
• le remplissage et la purge du circuit de refroidissement (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
• un réglage des projecteurs avant (voir Projecteur avant : Réglage) (MR 370, 80B, Projecteurs avant).

• Reposer le protecteur sous moteur.
