RTA Renault Scenic 2: F4R, et 770 - F9Q, et 812

Outillage spécialisé indispensable

Rou. 604-01 Outil d'immobilisation des moyeux.
Tav. 476 Extracteur de rotule.
Mot. 1453 Support d'ancrage moteur à réglages multiples, avec sangles de maintien.



Matériel indispensable

vérin d'organes



Couples de serrage

écrou de transmission 280 N.m
écrou de rotule inférieure 62 N.m
écrou de rotule de direction 37 N.m
écrou de rotule de la barre stabilisatrice 44 N.m
vis de fixation des joues latérales 21 N.m
vis de tour de boîte et démarreur 44 N.m
vis de biellette de reprise de couple sur moteur 180 N.m
vis de biellette de reprise de couple sur berceau 105 N.m
vis du support pendulaire de boîte 180 N.m
écrou support pendulaire sur tampon 44 N.m
boulon de fixation de la chape de direction 21 N.m
vis de fixation avant de la traverse de radiateur de refroidissement 105 N.m
vis de fixation arrière de la traverse radiateur de refroidissement 21 N.m
vis de fixation de la traverse du berceau 62 N.m
vis de fixation arrière du berceau 140 N.m
vis de fixation des tirants de berceau 105 N.m
bouchon de vidange de boîte de vitesses 25 N.m
bouchon de remplissage de boîte de vitesses 3 N.m
vis de fixation de roue 130 N.m
vis de fixation du cache batterie 4 N.m

DÉPOSE

Boîte de vitesses mécanique : Dépose - Repose

  • les deux vis de fixation (1) de l'écran d'accès du filtre à air,
  • l'écran d'accès du filtre à air,
  • la vis de fixation (2) de la cloison de boîte à eau.

Boîte de vitesses mécanique : Dépose - Repose

  • les vis de fixation (3) de la cloison de boîte à eau,
  • la boîte à eau,
  • le protecteur sous moteur.
  • les roues avant,
  • les caches du moteur,
  • la batterie,
  • le support de batterie,
  • le calculateur d'injection avec son support,
  • le débitmètre d'air,
  • le tuyau d'entrée d'air.

Boîte de vitesses mécanique : Dépose - Repose

Boîte de vitesses mécanique : Dépose - Repose

F9Q

Boîte de vitesses mécanique : Dépose - Repose



  • les câblages des capteurs d'antiblocage des roues,
  • les câblages des capteurs de réglage des lampes au xénon (si le véhicule en est équipé).

I - CÔTÉ GAUCHE DU VÉHICULE

Boîte de vitesses mécanique : Dépose - Repose

  • l'écrou de moyeu en utilisant l'outil (Rou. 604-01) ,
  • la rotule de direction à l'aide de l'outil (Tav. 476) ,
  • la rotule de barre stabilisatrice,
  • la rotule inférieure.

II - CÔTÉ DROIT DU VÉHICULE

Boîte de vitesses mécanique : Dépose - Repose

  • l'écrou de moyeu en utilisant l'outil (Rou. 604-01) ,
  • la rotule de direction à l'aide de l'outil (Tav. 476) ,
  • la rotule de barre stabilisatrice,
  • la rotule inférieure,
  • la bride du palier relais.

Boîte de vitesses mécanique : Dépose - Repose

Boîte de vitesses mécanique : Dépose - Repose

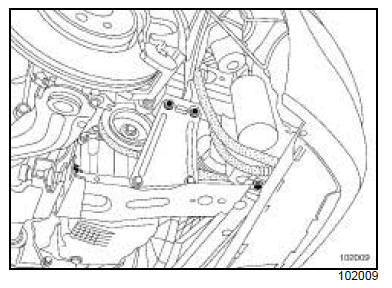

  • la traverse de radiateur de refroidissement,
  • le support de catalyseur du carter d'embrayage,
  • les vis de fixation du démarreur,
  • le démarreur.

Boîte de vitesses mécanique : Dépose - Repose

Boîte de vitesses mécanique : Dépose - Repose

Boîte de vitesses mécanique : Dépose - Repose

Boîte de vitesses mécanique : Dépose - Repose

Boîte de vitesses mécanique : Dépose - Repose

Boîte de vitesses mécanique : Dépose - Repose

  • le connecteur de marche arrière,
  • le capteur de Point Mort Haut.

Boîte de vitesses mécanique : Dépose - Repose

Boîte de vitesses mécanique : Dépose - Repose

Boîte de vitesses mécanique : Dépose - Repose

  • le tampon support de boîte de vitesses,
  • le support pendulaire de la boîte de vitesses,
  • les vis supérieures de tour de boîte de vitesses.
  • les vis inférieures de tour de boîte de vitesses,
  • la boîte de vitesses.

REPOSE

ATTENTION Ne pas enduire :
  • l'arbre de sortie de boîte de vitesses avec de la graisse, pour éviter d'endommager le récepteur d'embrayage,
  • les cannelures de l'arbre d'embrayage.



Nota : Pour éviter tout risque de fuite, remplacer impérativement le raccord hydraulique après le remplacement d'un mécanisme d'embrayage.
ATTENTION Pour la repose du berceau (voir 31A, Eléments porteurs avant, Berceau de train).
  • l'écrou de transmission (280 N.m) ,
  • l'écrou de rotule inférieure (62 N.m) ,
  • l'écrou de rotule de direction (37 N.m) ,
  • l'écrou de rotule de la barre stabilisatrice (44 N.m) ,
  • les vis de fixation des joues latérales (21 N.m) ,
  • les vis de tour de boîte et démarreur (44 N.m) ,
  • les vis de biellette de reprise de couple sur moteur (180 N.m) ,
  • les vis de biellette de reprise de couple sur berceau (105 N.m) ,
  • les vis du support pendulaire de boîte (180 N.m)
  • l'écrou support pendulaire sur tampon (44 N.m)
  • le boulon de fixation de la chape de direction (21 N.m) ,
  • les vis de fixation avant de la traverse de radiateur de refroidissement (105 N.m) ,
  • les vis de fixation arrière de la traverse radiateur de refroidissement (21 N.m) ,
  • les vis de fixation de la traverse du berceau (62 N.m) ,
  • les vis de fixation arrière du berceau (140 N.m) ,
  • les vis de fixation des tirants de berceau (105 N.m) ,
  • le bouchon de vidange de boîte de vitesses (25 N.m) ,
  • le bouchon de remplissage de boîte de vitesses (3 N.m) ,
  • les vis de fixation de roue (130 N.m).
ATTENTION Purger impérativement le circuit hydraulique de débrayage suivant les consignes suivantes :
  • Ajouter du liquide de frein dans le réservoir.
  • Effectuer une purge du circuit (voir 37A, Commandes d'éléments mécaniques, Circuit d'embrayage : Purge).
  • Effectuer une mise à niveau du liquide de frein.
ATTENTION Effectuer les apprentissages nécessaires (voir 80A, Batterie : Dépose - repose).
