RTA Renault Scenic 2: Axe intermédiaire : Dépose - Repose
Couples de serrage
|
vis de l'axe intermédiaire côté colonne de direction 30 N.m |
vis de chape rabattable 44 N.m |
La dépose de l'axe intermédiaire est autorisée simplement sur la colonne de marque NSK.
Colonne de marque NSK
(A) Axe intermédiaire de couleur noire.
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Débloquer puis desserrer sans la retirer la vis de l'axe intermédiaire côté colonne de direction.
- Mettre le volant droit avec le train en ligne.
- Verrouiller le volant de direction.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Déposer :
- la façade centrale (voir Façade centrale : Dépose - Repose) (57A, Accessoires intérieurs),
- la garniture inférieure de planche de bord (voir Garniture inférieure de planche de bord : Dépose - Repose) (57A, Accessoires intérieurs),
- le conduit de distribution d'air avant gauche (voir Conduit de distribution d'air avant : Dépose - Repose) (61A, Chauffage).
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer la vis (1) de l'axe intermédiaire côté colonne de direction.
- Repérer le positionnement de l'axe intermédiaire sur la colonne.
- Désolidariser l'axe intermédiaire en le tirant dans le sens de la flèche.
- Soulever le tapis de sol pour accéder à la chape rabattable.

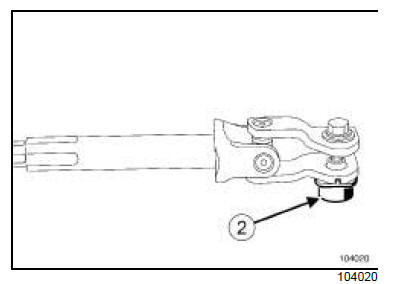

- Ejecter la cloche (2) à l'aide d'un marteau (ne pas la conserver).
- Déposer :
- la vis de la chape rabattable (ne pas la conserver),
- l'écrou-came de la chape rabattable (ne pas le conserver),
- l'axe intermédiaire.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Remplacer systématiquement la vis et l'écrou de la chape rabattable.
- Reposer l'écrou-came sur la chape rabattable.
- Sertir la cloche sur la chape rabattable.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Respecter le sens de montage de la vis et de l'écrou-came de la chape rabattable.
- Replacer la chape rabattable.
- Reposer l'écrou-came et la vis de la chape rabatable.
- Visser sans serrer la vis de la chape rabattable.
- Immobiliser l'écrou-came dans son logement (sur la chappe rabattable).
- Contrôler le bon positionnement de la chape rabattable sur la queue du pignon d'attaque de la crémaillère.
- Emmancher l'axe intermédiaire sur la colonne de direction en prenant soin de ne pas le décaler de plus d'une dent par rapport à sa position initiale.
- Contrôler le bon positionnement de l'axe intermédiaire côté colonne de direction.
- Visser sans serrer la vis de l'axe intermédiaire côté colonne de direction.
- Brancher :
- le bouton de démarrage (3) ,
- le lecteur de carte RENAULT (4) .
- Brancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Déverrouiller le volant de direction.
- Serrer aux couples :
- la vis de l'axe intermédiaire côté colonne de direction (30 N.m) ,
- la vis de chape rabattable (44 N.m).
- Reposer le tapis de sol.
III - ÉTAPE FINALE
- Débrancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Reposer :
- le conduit de distribution d'air avant gauche (voir Conduit de distribution d'air avant : Dépose - Repose) (61A, Chauffage),
- la garniture inférieure de planche de bord (voir Garniture inférieure de planche de bord : Dépose - Repose) (57A, Accessoires intérieurs),
- la façade centrale (voir Façade centrale : Dépose - Repose) (57A, Accessoires intérieurs).
- Brancher la batterie (voir Batterie : Dépose - Repose) (80A, Batterie).
- Contrôler la mise en ligne correcte du volant.
- Régler, si nécessaire, la géométrie du train avant (voir 30A, Généralités, Train avant : Valeurs de réglage) .
- Effectuer l'apprentisage du capteur d'angle volant (voir Diagnostic - Configurations et apprentissages) (36B, Direction assistée).
