RTA Renault Scenic 2: F9Q, et 804 ou 812 ou 816 ou 818
Matériel indispensable |
sangle(s) de sécurité |
Couples de serrage
|
vis de l'axe du tampon de la suspension pendulaire de la boîte de vitesses 62 N.m |
vis du support du tampon de la suspension pendulaire de la boîte de vitesses 62 N.m |
écrous du tampon de la suspension pendulaire de la boîte de vitesses 105 N.m |
écrou de l'axe du tampon de la suspension pendulaire de la boîte de vitesses 62 N.m |
vis de la suspension pendulaire arrière sur le berceau 105 N.m |
vis de la suspension pendulaire arrière sur son support 180 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (02A, Moyens de levage).
- Déposer :
- le cache moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (55A, Protections extérieures).
- Déposer :
- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de la boîte à eau.
- Déposer :
- les vis (3) de la cloison de la boîte à eau,
- la cloison de la boîte à eau,
- la batterie (voir Batterie : Dépose - Repose) (80A, Batterie),
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (80A, Batterie),
- le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose)
- les vis du protecteur sous moteur,
- le protecteur sous moteur.
- Déposer :
- la vis (4) de la suspension pendulaire arrière sur le berceau,
- la vis (5) de la suspension pendulaire arrière sur son support,
- la suspension pendulaire arrière (6) .
- Dégrafer le tuyau (7) de réaspiration des vapeurs d'huile.
- Ecarter le tuyau de réaspiration des vapeurs d'huile.
- Mettre en place l'outiléquipé de l'outilavec une sangle( s) de sécurité.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer l'écrou (8) de l'axe du tampon de la suspension pendulaire de la boîte de vitesses.
- Descendre légèrement la boîte de vitesses.
- Déposer :
- les écrous (9) du tampon de la suspension pendulaire de la boîte de vitesses,
- le tampon de la suspension pendulaire de la boîte de vitesses.
- Déposer :
- les vis (10) du support du tampon de la suspension pendulaire de la boîte de vitesses,
- le support du tampon de la suspension pendulaire de la boîte de vitesses.
- Dégrafer le tuyau rigide d'embrayage (11) de l'axe du tampon de la suspension pendulaire de la boîte de vitesses.
- Ecarter le tuyau rigide d'embrayage de l'axe du tampon de la suspension pendulaire de la boîte de vitesses.
- Déposer :

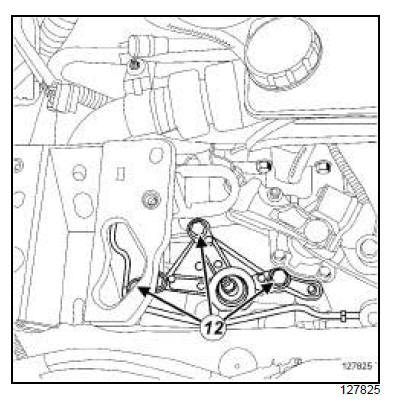

- les vis (12) de l'axe du tampon de la suspension pendulaire de la boîte de vitesses,
- l'axe du tampon de la suspension pendulaire de la boîte de vitesses.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer l'axe du tampon de la suspension pendulaire de la boîte de vitesses.
- Serrer au couple les vis de l'axe du tampon de la suspension pendulaire de la boîte de vitesses (62 N.m).
- Mettre en place le tuyau rigide d'embrayage.
- Agrafer le tuyau rigide d'embrayage sur l'axe du tampon de la suspension pendulaire de la boîte de vitesses.
- Reposer le support du tampon de la suspension pendulaire de la boîte de vitesses.
- Serrer au couple les vis du support du tampon de la suspension pendulaire de la boîte de vitesses (62 N.m).
- Reposer le tampon de la suspension pendulaire de la boîte de vitesses.
- Serrer aux couples :
- les écrous du tampon de la suspension pendulaire de la boîte de vitesses (105 N.m) ,
- l'écrou de l'axe du tampon de la suspension pendulaire de la boîte de vitesses (62 N.m).
II - ÉTAPE FINALE
- Reposer la suspension pendulaire arrière.
- Serrer aux couples :
- la vis de la suspension pendulaire arrière sur le berceau (105 N.m) ,
- la vis de la suspension pendulaire arrière sur son support (180 N.m).
- Déposer :
- la sangle(s) de sécurité de l'outil,
- l'outiléquipé de l'outil.
- Mettre en place le tuyau de réaspiration des vapeurs d'huile.
- Agrafer le tuyau de réaspiration des vapeurs d'huile.
- Reposer :
- le protecteur sous moteur,
- le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose)
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (80A, Batterie),
- la batterie (voir Batterie : Dépose - Repose) (80A, Batterie),
- la cloison de la boîte à eau,
- l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (55A, Protections extérieures),
- le cache moteur.
