RTA Renault Scenic 2: F9Q, et 803
Couples de serrage
|
vis supérieures du démarreur 44 N.m |
vis inférieure du démarreur 44 N.m |
vis du tuyau de retour d'huile du turbocompresseur 12 N.m |
PIÈCES ET INGRÉDIENTS POUR LA RÉPARATION
- Pièces à remplacer systématiquement :
- les joints d'étanchéité du tuyau retour d'huile du turbocompresseur.
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- le cache moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 370, 55A, Protections extérieures).

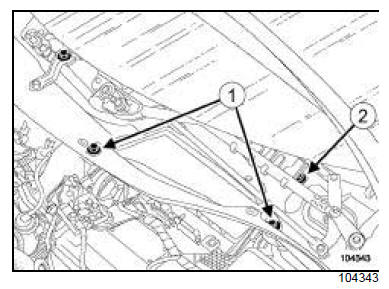

- Déposer :
- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de la boîte à eau.
- Déposer :
- les vis (3) de la cloison de la boîte à eau,
- la cloison de la boîte à eau,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roue et pneumatique),
- le protecteur sous moteur,
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- le précatalyseur (voir 1 9 B , Echappement, Précatalyseur : Dépose - Repose)
- Déposer :
- les vis (4) du tuyau de retour d'huile du turbocompresseur,
- le tuyau de retour d'huile du turbocompresseur,
- les joints du tuyau de retour d'huile du turbocompresseur.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Ecarter la platine support du connecteur modulaire de la boîte de vitesses automatique.
- Déposer les vis supérieures (5) du démarreur.

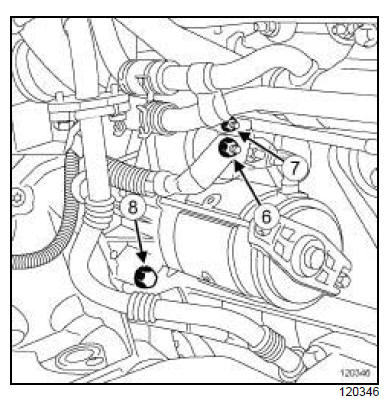

- Desserrer :
- l'écrou (6) du faisceau de puissance du démarreur,
- l'écrou (7) du faisceau d'excitation du démarreur.
- Ecarter les faisceaux du démarreur.
- Déposer :
- la vis inférieure (8) du démarreur,
- le démarreur.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Contrôler la présence de la douille de centrage du démarreur.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- le démarreur,
- la vis inférieure du démarreur.
- Mettre en place les câbles du démarreur en respectant les positions de montage ci-dessus :
- le flan (10) de la cosse du câble d'excitation à aligner sur le flan du muret en vis-à-vis sur solénoïde,
- le flan (9) de la cosse du câble de lancement à aligner sur le flan du muret en vis-à-vis sur solénoïde.
- Serrer :
- l'écrou de la cosse du câble d'excitation du démarreur,
- l'écrou de la cosse du câble de lancement du démarreur.
- Reposer les vis supérieures du démarreur.
- Serrer au couple les vis supérieures du démarreur (44 N.m).
- Mettre en place la platine support du connecteur modulaire de la boîte de vitesses automatique.
- Serrer au couple la vis inférieure du démarreur (44 N.m).
III - ÉTAPE FINALE
- Huiler le joint torique du tuyau de retour d'huile du turbocompresseur côté carter-cylindres.
- Reposer :
- le tuyau de retour d'huile du turbocompresseur muni de joints neufs,
- les vis du tuyau de retour d'huile du turbocompresseur.
- Serrer au couple les vis du tuyau de retour d'huile du turbocompresseur (12 N.m).
- Reposer :
- le précatalyseur (voir 1 9 B , Echappement, Précatalyseur : Dépose - Repose) ,
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la roue avant droite (voir Roue : Dépose - Repose) (MR 370, 35A, Roue et pneumatique),
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- la cloison de la boîte à eau,
- les vis de la cloison de la boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 370, 55A, Protections extérieures).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Démarrer le moteur et contrôler l'absence de fuite.
- Reposer :
- le protecteur sous moteur,
- le cache moteur.
