RTA Renault Scenic 2: Poulie d'alternateur : Dépose - Repose
K4J ou K4M ou K9K, et CONDITIONNEMENT AIR
|
Outillage spécialisé indispensable |

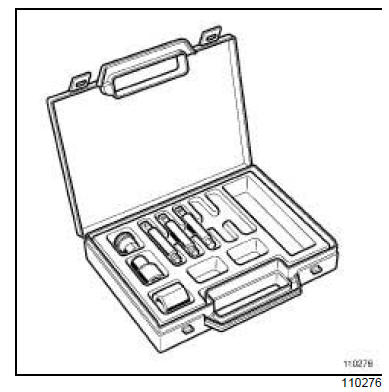

| Mot. 1732 Nécessaire de remplacement de poulies roue libre d'alternateur. |
|
Couples de serrage
|
| la poulie découpleuse d'alternateur 80 N.m |
- Pièces à remplacer systématiquement :
- la courroie d'accessoires,
- le galet tendeur,
- les vis de fixation du galet tendeur. materiel indispenssable
- coffret d'outils de dépose et de repose de la poulie d'alternateur (Mot. 1732)

Remplacer impérativement une poulie d'alternateur découpleuse par une poulie découpleuse.
DÉPOSE
I - ÉTAPE DE PÉPARATION À LA DÉPOSE
- Déposer l'alternateur (voir 16A, Démarrage - Charge, Alternateur : Dépose - Repose)

- Maintenir l'alternateur dans un étau.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

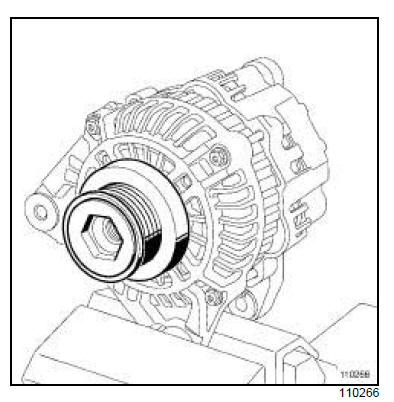

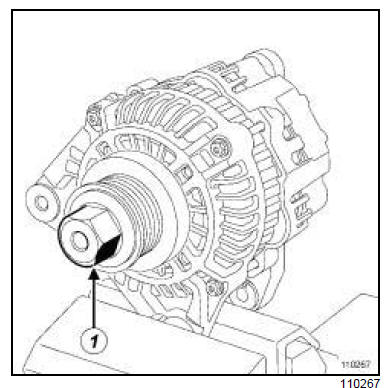

- Positionner dans la poulie d'alternateur la douille six pans (1) du coffret d'outils de dépose et de repose de la poulie d'alternateur (Mot. 1732).

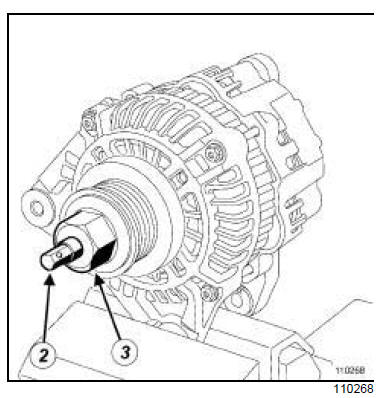

- Positionner l'embout (2) du coffret d'outils de dépose et de repose de la poulie d'alternateur (Mot.1732) (correspondant à l'empreinte de l'alternateur) dans la douille six pans (3) .

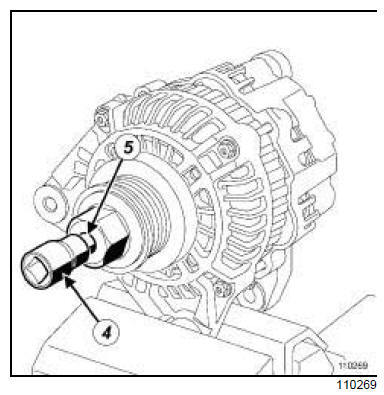

- Positionner le porte embout (4) sur l'embout (5) .

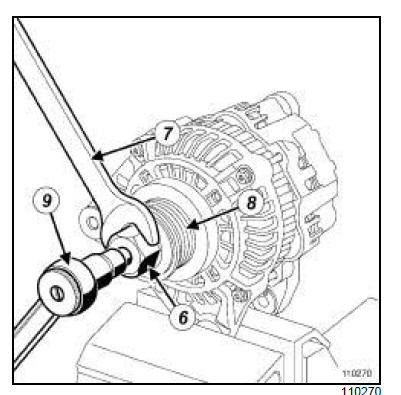

- Maintenir la douille six pans (6) à l'aide d'une cl2 plate (7) .
- Desserrer la poulie découpleuse (8) à l'aide d'un cliquet (9) (en tounant le cliquet dans le sens horaire).

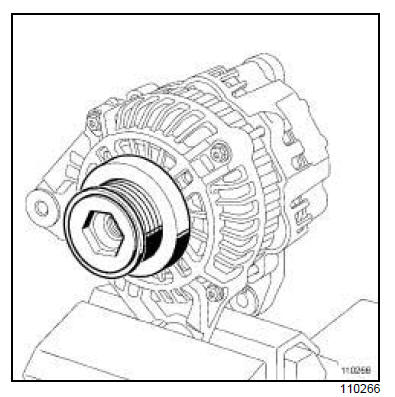

- Déposer la poulie découpleuse.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE

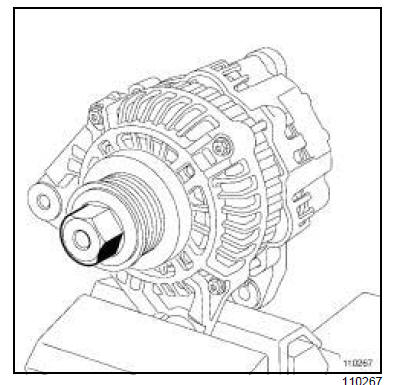

- Visser la poulie découpleuse neuve sur le rotor de l'alternateur.

- Positionner :

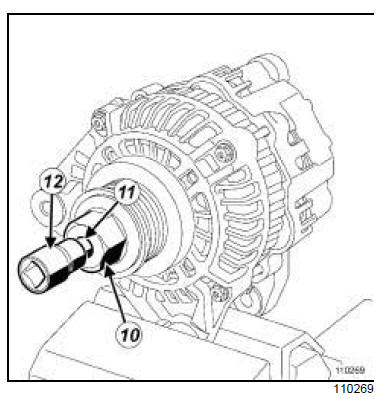

- dans l'alternateur la douille six pans (10) ,
- l'embout (11) (correspondant à l'empreinte du rotor de l'alternateur),
- le porte embout (12) sur l'embout (11) .

- Serrer au couple la poulie découpleuse d'alternateur (80 N.m) à l'aide d'une clé dynamométrique.
II - ÉTAPE FINALE
- Reposer l'alternateur (voir 16A, Démarrage - Charge, Alternateur)
